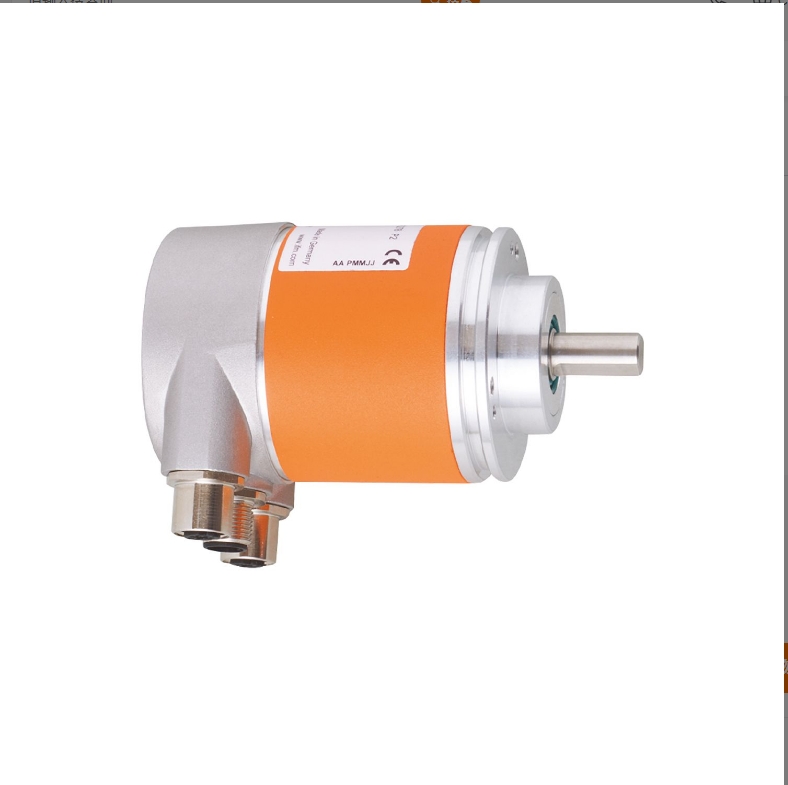

IFM易福门     带实心轴的绝对式多圈编码器    RM3011     电/微   详询   赵15713876121

IFM易福门     带实心轴的绝对式多圈编码器    RM3011     电/微   详询   赵15713876121

IFM易福门     带实心轴的绝对式多圈编码器    RM3011     电/微   详询   赵15713876121

用于准确的位置、速度、角度和线性测量

通过 PROFINET 接口直接输出值

坚固的外壳，适用于严苛的工业环境

较高的抗冲击和振动能力

简单的布线和编程

产品特征

分辨率 8192 步距; 4096 圈数; 25 Bit

通信接口 ProfiNet-IO; PROFINET编码器配置文件V4.2

轴监控器 实心轴

轴直径[mm] 10

应用

功能原理 绝对式

旋转类型 多圈

电气数据

工作电压[V] 10...30 DC

电流损耗[mA] 100; ((24 V))

反相保护 有

输出

短路保护 有

代码 二位输出

测量/设定范围

分辨率 8192 步距; 4096 圈数; 25 Bit

精度/偏差

14 - 16 Bits

精确度[°] 0.0439

<13 Bits

精确度[°] 0.022

软件/编程

参数设定 每转分辨率; 总分辨率; 转向; 预设值; 规定速度值; IP地址; MRP; MRPD; 旋转轴

编址 软件

接口

通信接口 ProfiNet-IO; PROFINET编码器配置文件V4.2

工作条件

环境温度[°C] -40...85

存储温度[°C] -40...85

允许最大的相对空气湿度[%] 98; (不允许冷凝)

外壳防护等级 IP 67; (在外壳: IP 67; 在轴: IP 67)

认证/测试

抗冲击

DIN EN 60068-2-27 100 g (6 ms) / 半正弦

持续抗冲击性

DIN EN 60068-2-29 10 g (16 ms) / 半正弦

抗震

DIN EN 60068-2-6 20 g (20...1000 Hz)

MTTF[年] 95

机械技术数据

重量[g] 558

尺寸[mm] ? 58 / L = 110

原材料 铝

机械最大值[U/min] 3000

轴监控器 实心轴

轴直径[mm] 10

轴材料

钢 (1.4104)

轴向轴负载最大值 (轴末端)[N] 40

径向轴负载最大值 (轴末端)[N] 110

固定法兰 夹紧法兰

电气连接 - Ethernet

接插件: 1 x M12; 译码: D

电气连接 - 电源

接插件: 1 x M12; 译码: A
