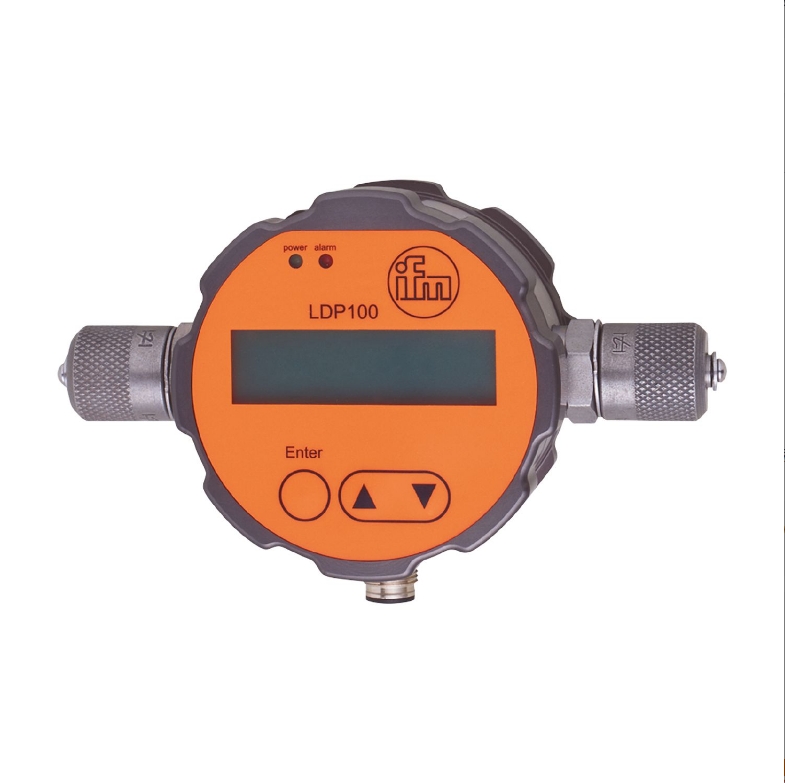

IFM易福门      Optical oil particle monitor    LDP100     电/微   详询   赵15713876121

IFM易福门      Optical oil particle monitor    LDP100     电/微   详询   赵15713876121

IFM易福门      Optical oil particle monitor    LDP100     电/微   详询   赵15713876121

通过对粒子浓度进行分析的趋势监控

在 LCD 显示屏上表示纯度等级

应用最高 420 bar

CAN 总线、模拟和开关输出

显示值对应于基于ISO 4406:21、SAE AS4059F和NAS 1638标准的清洁度等级

产品特征

输入和输出总数 数字输出数量: 1; 模拟输出数量: 1

系统接口 螺纹连接 M16 x 2 外螺纹 Minimess

应用

介质 矿物油（例如: HLP); 酯油（例如: HEES); 生物降解油（例如: HETG)

油

介质温度[°C] -10...80

电气数据

工作电压[V] 9...33 DC

电流损耗[mA] < 300

防护等级 III

测量原理 光电

总的输入/输出

输入和输出总数 数字输出数量: 1; 模拟输出数量: 1

输出

输出数量 2

数字输出数量 1

开关量输出DC的持续电流负载[mA] 500

模拟输出数量 1

模拟电流输出[mA] 4...20

负载最大值[Ω] (Ub - 4 V) / 20 mA; Ub = 24 V: 1000

短路保护 否

过载保护 否

测量/设定范围

测量范围 0...28; (（系列号）)

精度/偏差

精确度 ± 1; (（系列号）)

软件/编程

参数设定 通过按钮，PC或数字输入/输出

接口

通信接口 CAN

协议 CANopen; SAE J1939

工作条件

工作压力

420; (动态: 0...420 bar; 静态: 0...600 bar) bar 42 MPa

环境温度[°C] -10...60

存储温度[°C] -20...60

外壳防护等级 IP 67

认证/测试

MTTF[年] 97

承压设备指令 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量[g] 829

材料(接液部件) 外壳: 不锈钢 (1.4028 / 420); 视窗玻璃: 蓝宝石 镀铬的; 密封圈: 丁晴橡胶

系统接口 螺纹连接 M16 x 2 外螺纹 Minimess

显示器/操作件

显示

1 LED, 绿色 Power

1 LED, 红色 Alarm

LC显示, 显示值对应于基于ISO 4406:21、SAE AS4059F和NAS 1638标准的清洁度等级 请参见操作使用说明书

数据存储器

存储大小 3000 数据记录

注释

包装单位 1 件

电气连接

接口 接插件: 1 x M12; 译码: A
