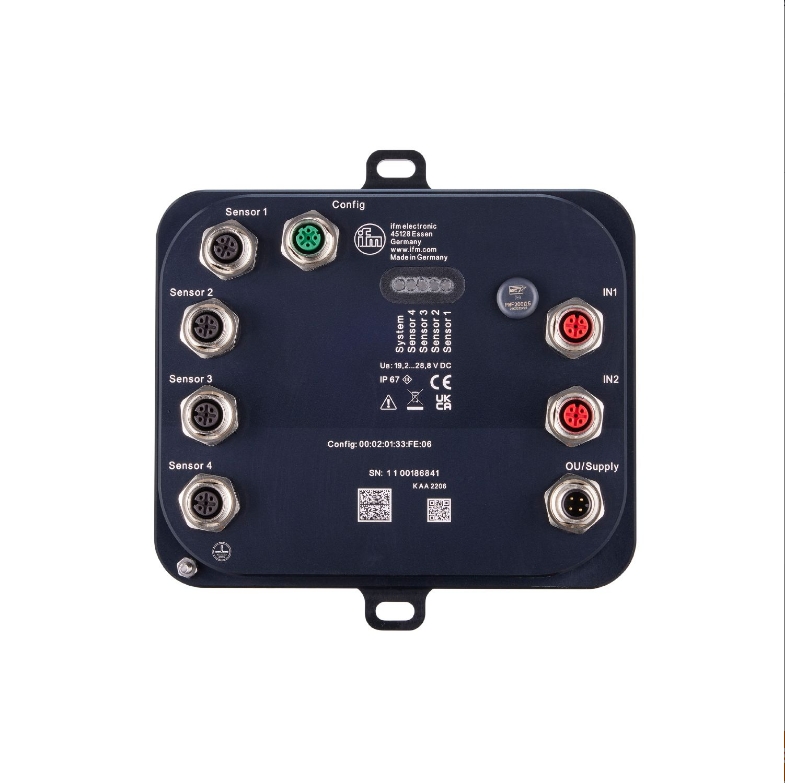

IFM易福门      振动分析模块      VSE903       电/微    详询    赵15713876121

IFM易福门      振动分析模块      VSE903       电/微    详询    赵15713876121

IFM易福门      振动分析模块      VSE903       电/微    详询    赵15713876121

坚固的IP 67外壳适合分布式使用

利用标准的M12连接快速进行准确无误的安装和改造

6路信号输入可采集所有状态监测相关的数据

兼容所有常用的加速度传感器

产品特征

频率范围[Hz] 0.1...12000

通信接口 Ethernet

应用

设计 通过PC软件参数设定 VES004

应用 持续振动监测

电气数据

工作电压公差[%] 20

工作电压[V] 24 DC; (如果使用IEPE输入 24 V + 20% IEPE = 集成电子压电)

电流损耗[mA] 200; ((24 V DC))

防护等级 III

总的输入/输出

输入和输出总数 8; (可配置)

输入和输出总数 动态输入数量: 4; 数字输出数量: 2; 模拟输出数量: 1

输入

输入总数 6

模拟输入（电流）[mA] 4...20

模拟量输入的分辨率 12

动态输入数量 4

动态输入 - 信号 0...10 mA / IEPE / 4...20 mA

动态输入 - 频率范围[Hz] 0,1...12000

动态输入 - 取样率[kSamples] 100

输出

输出数量 2

输出信号 开关信号; 模拟信号

电气设计 PNP

数字输出数量 2

输出功能 常开/常闭; (可设定参数)

开关量输出DC电压降最大值[V] 2

开关量输出DC的持续电流负载[mA] 100

模拟输出数量 1; (可配置)

模拟电流输出[mA] 4...20

负载最大值[Ω] 500

短路保护 有

短路保护类型 脉冲

过载保护 有

测量/设定范围

频率范围[Hz] 0.1...12000

接口

通信接口 Ethernet

协议 TCP/IP

关于协议的说明

10 Mbaud

100 Mbaud

工作条件

环境温度[°C] 0...70

存储温度[°C] 0...70

允许最大的相对空气湿度[%] 90

外壳防护等级 IP 67

认证/测试

EMC电磁兼容

EN IEC 61000-6-2

EN IEC 61000-6-4

MTTF[年] 92

UL认证

Ta 70 °C

Enclosure type Type 1

电源 Limited Voltage/Current (Marking Class 2)

UL认证编号 L004

文件数量UL E251902

机械技术数据

重量[g] 1296.7

外壳 矩形的

安装方式 背墙安装

尺寸[mm] 175 x 172 x 66.6

原材料 外壳: 铝合金 黑色铝阳极氧化处理 EN AW-5083

数据存储器

历史记录 有

缓冲式数据存储器 有

数据存储器类型 环存储器; FIFO

实时时钟类型 有

存储器位置 内部的

存储间隔 min. 1 min

存储大小 881664 数据记录

附件

附件(可选)

交叉以太网跳线用于直接连接PC

注释

包装单位 1 件
