ONOSOKKI小野测器发动机转速计CT-6710详询关15908970566

仪器仪表类 ONOSOKKI小野测器发动机转速计CT-6710详询关15908970566

ONOSOKKI小野测器发动机转速计CT-6710详询关15908970566

货号: #CT-6710

库存: 1000

品牌:

¥0.00 ¥15111.00

简介

ONOSOKKI小野测器发动机转速计CT-6710详询关15908970566

分类: 仪器仪表类,

产品详情

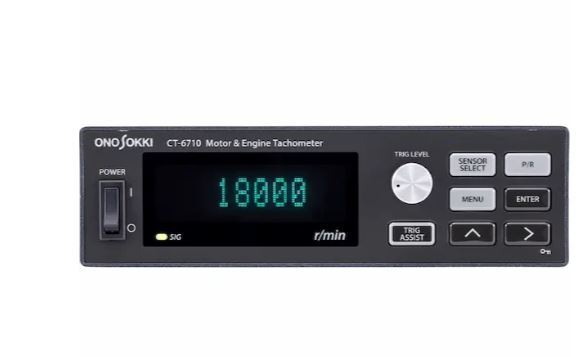

CT-6710小型数字式发动机转速计可配套使用多种类型的转速传感器。

本产品外壳小巧，可用于发动机和电动汽车/混合动力汽车的电机测试台架和车载测量,以及电动汽车/混合动力汽车电机转速测量。

可使用十种传感器，包括点火脉冲传感器、汽油和柴油发动机转速传感器、电机转速传感器和磁气式转速传感器，以及 ECU曲轴转角信号（不等距脉冲）。另外，此次升级版的转速计还可以对应加速度传感器和超小型电磁式转速传感器。

在进行实车测试时，各种传感器使用不便的情况下，可以使用EUC的曲轴角度信号进行发动机的转速测量。

输入部分	对应传感器/ 测量转速范围	IP-292/IP-296/3000A/3100、VP-202/VP-1220、NP-3000系列	120 ～ 20,000 r/min
		OM-1200/1500、MP-992*１	120 ～ 99,999 r/min
		MP-900/9000系列（电磁式）	30 ～ 99,999 r/min
		MP-9810/9830、LG-9200/930*1、EXT（PULSE）	0 ～ 99,999 r/min
		用于ECU的曲轴角度信号（可选项）	120 ～ 20,000 r/min
	传感器电源（R03-PB6M）	12 V±10 %　100 mA以下
	CCLD电源（BNC）	18 V±1 V、 2.4 ～ 4.5 mA
	CCLD电源（BNC）	通过输入接口（BNC）向恒电流驱动型传感器同轴供电
	输入频率范围	0.1 Hz ～ 120 kHz *有EXT（PULSE）的情况下
显示部分	显示方式	荧光管
	显示屏尺寸	52.5 mm × 11.5 mm
	显示项目	转速（显示平均值）
	显示范围	0 ～ 99,999 r/min
	精度	±0.01 %/F.S（±1计数）以内
	精度	•系数值为 1.0000E+0 时
	显示状态	SIG LED ：检测到输入信号时点亮
	显示位数	最多5位
	小数点后显示位数	从OFF/后1位中选择
模拟信号输出	输出点数	1（BNC接口）
	输出项目	转速
	输出范围	0 ～ 10 V
	量程设置	1 ～ 99,999 r/min（设定单位 1 r/min）
	量程设置	0.1 ～ 9,999.9 r/min（设置小数点显示时）
	输出阻抗	100 kΩ以上
	响应性	信号周期+8 μs以内
	精度（直线性）	±0.1 % FS
	分辨率	16 bit
脉冲信号输出	输出点数	1（BNC接口）
	输出信号（可切换）	DIRECT（整形波形输出）、 0.5/1/60[P/R]
	信号电平	0-5 V逻辑信号（Lo: 0.4 V以下、Hi: 4.5 V以上）
	输出阻抗	100 kΩ以上
比较信号输出	输出信号（可切换）	发动机工作转速，发动机上限
	出力範囲	1 ～ 99,999 r/min
	出力範囲	0.1 ～ 9,999.9 r/min （设置小数点显示时）
	触点容量	DC30 V/0.1 A
	配套接口	MVSTBR2, 5/4-ST-5, 08（Phoenix Contact制造）
RS-232C	传输速度	9600 bps/38400 bps
