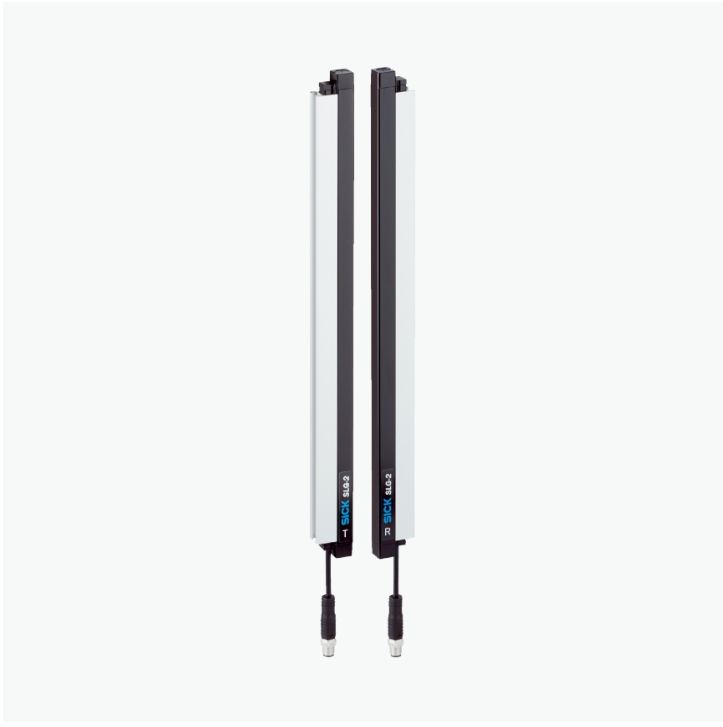

德国SICK西克  自动化光栅    SLG10S-020SAR21A00        电/微    详询   赵15713876121

德国SICK西克  自动化光栅    SLG10S-020SAR21A00        电/微    详询   赵15713876121

德国SICK西克  自动化光栅    SLG10S-020SAR21A00        电/微    详询   赵15713876121

包含在供货范围内

1 个发射器

1 个接收器

1 份快速入门指南

1 x 安全注意事项

工作原理 接收器/发射器

感应距离

限值 440 mm ... 4,900 mm

平行光束（推荐） 440 mm ... 3,500 mm

3 道交叉光束（推荐） 440 mm ... 3,500 mm

盲区

从第一个光束到外壳前沿的距离（接口侧） 4.6 mm

从最后一个光束到外壳前沿的距离（顶部） 4.6 mm 1)

监控高度 200 mm

光束距离 10 mm

光线出口 纤薄

探测能力

最小物体尺寸 (MDO)，平行光束 15 mm 2)

最小物体尺寸 (MDO)，3 道交叉光束 ≥ 9 mm 2)

出厂设置

光束功能 平行光

Pin 2 (MF) 示教功能输入端

Pin 4 (OUT) 物体检测输出 =“HIGH”

IO-Link（流程数据） QL/Qint Status, System status, Beam status

示教功能（预设） 自动示教功能

设置

IO-Link 用于设置传感器参数和 Smart Task（智能任务）功能

发射光束

光源 LED

光源种类 红外线

光束数量 20

LED 关键数据

标准性参考 EN 62471:2008-09 | IEC 62471:2006，修订版

LED 风险组标记 无危险

轴长 850 nm

平均使用寿命 平均使用寿命：100,000 小时，TU = +25 °C

时间信息

初始化时间 0.4 s ... 2 s 3)

示教时间 0.75 s ... 50 s 3)

扫描时间，平行光束 1.3 ms

扫描时间，交叉光束 2.6 ms

重复精度，平行光束 1.3 ms

重复精度，交叉光束 4 ms

最小滞留时间，平行光束 2.6 ms

最小滞留时间，交叉光束 5.3 ms

最长响应时间，平行光束 4 ms

最长响应时间，交叉光束 8.2 ms

同步方式 光学（2 条光束）

IO-Link ✔ , V1.1

数据传输率 COM3 (230,4 kBaud)

最大电缆长度 20 m

周期时间 2.3 ms

过程数据长度 32 Byte

工作电压 UB DC 18 V DC ... 30 V DC 1)

残余纹波 ≤ 1.3 Vss

功耗

发射器 ≤ 36.5 mA 2)

接收器 ≤ 51 mA 2)

数字输出

数量 2

类型 反向脉冲：PNP/NPN

信号电压输出 HIGH/LOW UB-3 V/<3 V

输出负载，感应 1 H

输出负载，电容 100 nF

输出电流 Imax. 100 mA

输出电流，剩余 < 0.5 mA

数字输入

数量 1

信号电压输入 HIGH/LOW >15 V/<5 V

防护等级 III 3)

UL 文件编号 NRKH.E181493 & NRKH7.E181493

保护电路

UV 接口，带反极性保护

具有短路保护的输出端 Q

有过载电流和短路保护的输出端

尺寸(宽 x 高 x 深)

宽度 11.8 mm

高度 199.2 mm

深度 24.1 mm

连接类型 带插头的电缆，M12，4 针

连接方式详细信息

导线直径 3.4 mm

导线横截面 0.14 mm²

电缆长度 150 mm

导线材料 PVC

材料

外壳 铝

塑料

前镜 PMMA

重量 760 g

过压保护（需要） 1

外壳防护等级 IP65, IP67 1)

运行环境温度 –25 °C ... +55 °C

仓库环境温度 –25 °C ... +70 °C

抗环境光能力 间接: 50,000 lx 2)

抗冲击能力 10 g, 16 ms, DIN EN 60068-2-27

抗振动 10-150 Hz 0.5 mm, IEC 60068-2-6

空气湿度 ≤ 96 %, 相对空气湿度（无雾）

电磁兼容性（EMC） EN 61000-6-2, EN 61000-6-4
