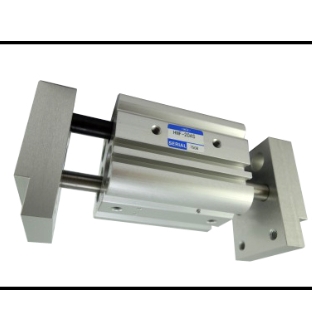

日本KONSEI近藤气缸蟹型卡爪HMF-12AS青岛平山郭-158-54210565

工控传动日本KONSEI近藤气缸蟹型卡爪HMF-12AS青岛平山郭-158-54210565

货号: #HMF-12AS

库存: 29

品牌:

¥3810.00 ¥1760.00

日本KONSEI近藤气缸蟹型卡爪HMF-12AS青岛平山郭-158-54210565

分类: 工控传动,

产品详情

日本KONSEI近藤气缸蟹型卡爪HMF-12AS青岛平山郭-158-54210565

■小型･軽量･コンパクト。

全高が低く、限られた空間を有効利用できます。ボディはシンプルなコンパクト設計。

■パワフルな把持力。

ダブルピストン機構により、パワフルな把持力を実現します。

■ロングストロークで大小のワークに対応。

爪の動作ストロークが長く、兼用調整が不要です。

■食品製造工程向け仕様（オプション）。
食品機械用グリース（NSF H1）を使用。
ゴムカバーは水色シリコン系を選択可能。

型式	HMF-12AS	HMF-16AS			HMF-20AS			HMF-25AS HMF-25AS-B			HMF-32AS HMF-32AS-B			HMF-40AS HMF-40AS-B
型式	HMF-12AS	標準	L1	L2	標準	L1	L2	標準	L1 B1	L2 B2	標準	L1 B1	L2 B2	標準	L1 B1	L2 B2
駆動源	エアー0.3～0.7MPa
潤滑	無給油またはタービン油1種（ISOVG32）
周囲温度（℃）	5～60
動作ストローク（mm）	20	30	60	80	40	80	100	50	100	120	70	120	160	100	160	200
シリンダ径（mm）	φ12×2	φ16×2			φ20×2			φ25×2			φ32×2			φ40×2
ロッド径（mm）	φ6	φ8			φ10			φ12			φ16			φ20
内部容積［往復］（cm³／回）	3.39	9.05	18.1	24.1	18.8	37.6	47	37.7	75.4	90.5	84.4	145	193	226	301	377
繰り返し精度（mm）	±0.1
本体質量（kg）	0.31	0.54	0.95	1.12	0.9	1.58	1.77	1.7	L1/ 2.16 B1/ 4.06	L2/ 2.3 B2/ 4.13	2.8	L1/ 3.8 B1/ 5.97	L2/ 4.8 B2/ 7.2	5.7	L1/ 7.8 B1/ 10.1	L2/ 8.8 B2/ 11.8
