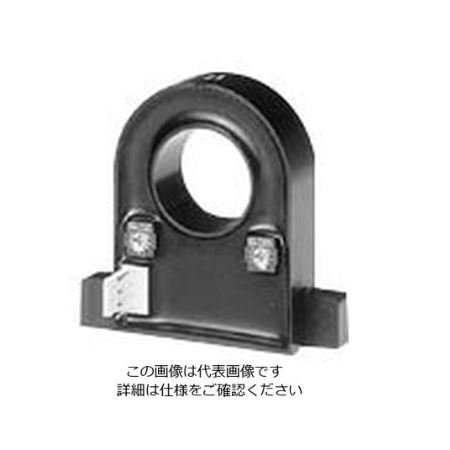

U_RD电流检测器HCS-20-200-AP青岛平山郭-158-54210565

货号: #HCS-20-200-AP

库存: 24

品牌:

¥1270.00 ¥670.00

简介

U_RD电流检测器HCS-20-200-AP青岛平山郭-158-54210565

分类: 工控传动,

产品详情

U_RD电流检测器HCS-20-200-AP青岛平山郭-158-54210565

商品の特徴	●貫通型・中/大型・両電源アンプ内蔵(10A～800A/2000Ap)
メーカー名	ユー・アール・ディー	定格電流	最大250-300％まで実用可
回路方式	±15V両電源用アンプ内蔵	仕様	±4V/±200A、500Ap
貫通穴径	φ20mm
備考	【返品について】お客様のご都合による返品はお受けできません。

型式	HCS-20- (定格電流) -AP						HCS-36- (定格電流) -AP
定格電流(FS)※±	10A	20A	50A	100A	150A	200A	200A	500A	800A
最大電流 ※±	25A	50A	125A	250A	375A	±00A	500A	1250A	2000A
出力電圧	±4V／定格電流、±10V／最大電流(推奨負荷抵抗≧10kΩ)
残留電圧	±100mV以内 (無負荷)		±50mV以内 (無負荷)	±20mV以内 (無負荷)
ノイズレベル	10mVp-p以下　(無負荷)
出力精度	±2%FS以内		±1%FS以内
直線性	±2%FS以内		±1%FS以内
ヒステリシス(FS→0)	±50mV以内		±25mV以内		±15mV以内
応答性	3μs以下　(di／dt＝FS／2μs時)
出力電圧温度係数	±0.4%／℃ typ		±0.1%／℃ typ
残留電圧温度係数	±4mV／℃ typ		±2mV／℃ typ	±1mV／℃ typ		±0.5mV／℃ typ		±0.3mV／℃ typ
制御電源	DC±15V±5% (25mA typ) 両電源
耐電圧	AC2500V、1min(貫通穴-出力端子一括間)
絶縁抵抗	DC500V、≧500MΩ (貫通穴-出力端子一括間)
使用条件	-10℃～+60℃、≦85%RH、結露のないこと。
保存条件	-15℃～+65℃、≦85%RH、結露のないこと。
調整機能	FS:最大出力調整、OS:無負荷時のゼロ点調整　(出荷時調整済)
接続コネクタ	5045-04 (モレックス)
ネジ締めトルク	0.3N・m						0.7N・m
質量	約40g						約120g	約190g	約500g
価格	6,900		6,600				8,800		15,000
RoHS 対応状況	10 物質対応	10 物質対応	10 物質対応	10 物質対応	10 物質対応	10 物質対応	10 物質対応	10 物質対応	10 物質対応

［備考］
(1)コアのヒステリシスで、定格を超える過電流後はその量に比例した0点変動が発生します。
(2)出力は各種変動要因を含むので実用範囲は定格の5%以上の領域をお奨めします。
(3)連続での使用は、最大電流を超えないこと
(4)高周波・大電流の用途では、コアロスによる加熱の可能性が有ります。お問合せの上ご確認ください。
