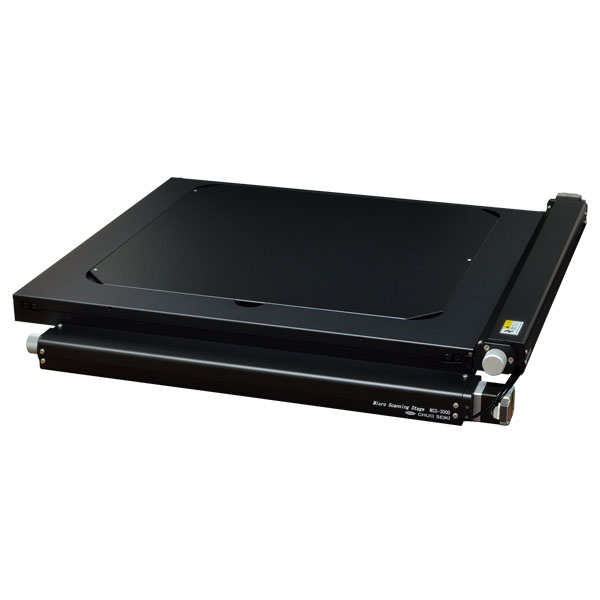

CHUO中央精机显微扫描台MSS-300D-NA

这是一个移动量为300㎜×300㎜的轻薄型载物台。为了满足显微镜用途，虽然轻薄但对精度没有妥协。标准配置的铝板可以拆卸，使用可选的玻璃板即可支持透射照明。 ※ 通过透射孔观察的范围会比移动量窄。请参考外观图中的桌子透射孔。

移动方向	XY轴2方向
移动量	XY轴±150mm
舞台面	460毫米×405毫米
使用电机	PKP523N12A
分解能	0.002毫米
送りねじ仕様	滚珠螺杆
送りねじリード	1毫米
移动指南	V形槽和交叉滚柱
位置精度(1/10行程)	X轴0.040mm、Y轴0.040mm
位置精度(全行程)	X轴0.120mm、Y轴0.10mm
重复精度	±0.002毫米
失落的运动	0.003毫米
耐荷重	49N（5千克力）
质量	10.3kg（不包括铝板）
最高速度	40毫米/秒（20,000脉冲/秒时）
主要材質/表面处理	铝合金／黑色阳极氧化底色
原点传感器	正常闭合触点（常开触点、B触点）动作、光传感器
极限传感器	正常闭合触点（常开触点、B触点）动作、光传感器
合适的电缆	ACB-BTM2、ACB-BTM3、ARC-BTM3
标准附属品	铝板、垫片检验合格证六角螺栓（本体固定用）M4 4个，六角螺栓（本体固定用）M6 4个
适合显微镜制造商	尼康
对应显微镜	光学照片 300、ECLIPSE L300/L300D
连接阶段选择 (参数No.4)	36
补充事项	※如果控制器驱动器QT-B系列的连接阶段选择（参数No.4）设置为00（不使用连接设置），则请设置控制器驱动器的DIP开关和参数No.1～3。 ●限位开关：将相应的DIP开关关闭 ●参数No.1（原点传感器逻辑）：2（NC） ●参数No.2（原点前传感器逻辑）：0（未使用） ●参数No.3（原点复归模式）：2（原点和Z相）、3（原点）、4（限位和Z相）或5（限位） ※显微镜用的垫片附带。
