2CH対応的振动监视系统。可以进行简单、低成本的振动监视。除了DC4-20mA输出到PLC等设备外，还可以输出振动原始波形数据。由于是为每个客户定制的产品，因此我们提供标准规格书代替使用手册。

产品的特点

这是一个能够测量、控制和监控振动的综合振动监控系统。
它最适合于对风扇、泵、涡轮机及其他旋转设备进行持续振动监控。
1592型多监测系统是一款简单、低成本的振动监控系统，能够对应一台设备连接两个检测器。

2CH类型的振动监测仪。

多个点的监控节省空间、低成本。

警报、危险的2点警报设置可以进行。

PLC等后段装置用4-20mA的测量信号以及解析用的波形信号。请用于物联网。

检测器的异常输出和信号线的断线可以被监控。……带OK监控

垂直型离心泵、传感器安装示例

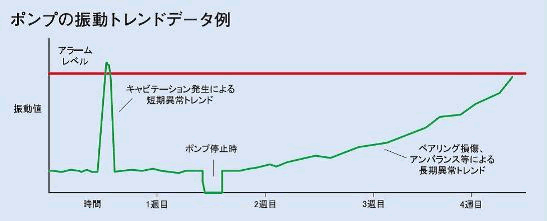

振动趋势监视例

设备事例

涡轮 粉丝

布洛亚 泵

压缩机 喷气式飞机

冷却塔风扇 电机

搅拌机 远心分离机

主轴 工作机械

喷雾干燥机及其他旋转设备 设备全般

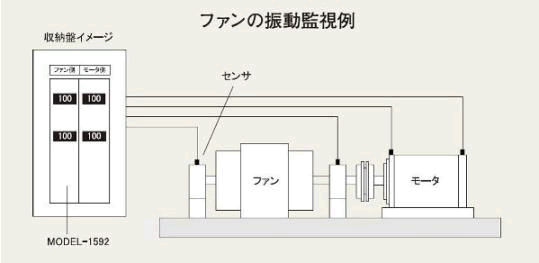

全体图像

共通仕様

输入端子 端子台(-T)、BNC(-B)、R04-R3F连接器(-R)中选择

表示 4位LED数码管，字符高7.2毫米，红色

警报・继电器动作 警报，危险的上限2段，各SPDT(C接点)输出
交流：最大220V，最大4A，最大400VA
直流：最大110V，最大3A，最大50W

AC出力 10V峰峰值/全刻度、负载电阻10kΩ以上

DC出力 标准：4-20mA
选项：1～5V

显示器尺寸・质量 W（38）×H（199）×（250）Dmm，约1.5Kg

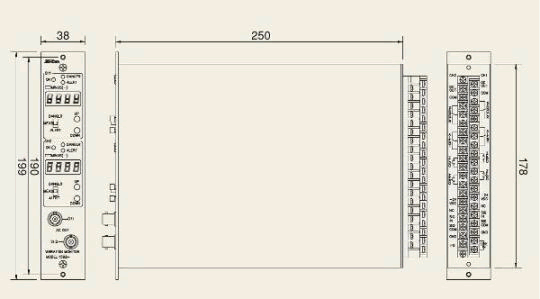

外观图

MODEL-1592型式一览表

型式 检测器 测量
内容 测量
范围 周波数范围 输入
端子 阴
天
的

1592-222 2040、2016W-2 速度 20毫米/秒 10～500Hz R、T 2

1592-233 变异 0.2毫米 10～100Hz

1592-311 2200 加速度 30米/秒² 直流～200赫兹 R、T 3

1592-333 变异 0.2毫米 1～200Hz

1592-411 2470、2450EX 加速度 100米/秒² 5～1kHz R、T 4

1592-422 速度 50毫米/秒 10～1千赫

1592-433 变异 0.2毫米 10～500Hz

1592-411 2473L 加速度 50米/秒² 2～1kHz

1592-422 速度 50毫米/秒 2～500Hz

1592-433 变异 0.2毫米 2～100Hz

1592-533 S-10A 变异 0.2毫米 5～1kHz 输入：T 5
