CHUCK小林铁工三爪铣削卡盘FCT-8青岛平山郭-158-54210565

CHUCK小林铁工三爪铣削卡盘FCT-8青岛平山郭-158-54210565

CHUCK小林铁工三爪铣削卡盘FCT-8青岛平山郭-158-54210565

货号: #FCT-8

库存: 35

品牌:

¥25200.00 ¥13720.00

简介

CHUCK小林铁工三爪铣削卡盘FCT-8青岛平山郭-158-54210565

分类: 工控传动,

产品详情

CHUCK小林铁工三爪铣削卡盘FCT-8青岛平山郭-158-54210565

CHUCK小林铁工三爪铣削卡盘FCT-8青岛平山郭-158-54210565

CHUCK小林铁工三爪铣削卡盘FCT-8青岛平山郭-158-54210565

分割爪タイプで硬爪・生爪付き
マシニング・フライス盤・ボール盤・スロッター・歯切り盤・割出台に最適です。
ハンドルの差し込み角度が30°なので差し替えることなくテーブル上でハンドル操作が可能で、作業をスムーズに行うことができます。
本体を薄型にし、従来取付け不可能だった高さのワークも加工できます。また、薄型にしたことでテーブルに対しワークの重心が低い位置で固定され、より安定した加工ができます。
本体フランジ部にU穴を備えており、テーブルのTスロットを利用してTナットとボルトで簡単に固定できます。
本体とスクロールの篏合部に独特のテーパシール構造を採用しているので粉塵の侵入による焼き付きをなくすとともに給油頻度を抑えることができます。

仕　様

型　式	最大ハンドルトルク N・m(kgf・m)	把握力 kN(kgf)	適合生爪（硬爪） STJ　(HTJ)	把握範囲		質量（使用重量） kg	付属Tナット	取付けボルト
型　式	最大ハンドルトルク N・m(kgf・m)	把握力 kN(kgf)	適合生爪（硬爪） STJ　(HTJ)	外径φmm	内径φmm	質量（使用重量） kg	付属Tナット	取付けボルト
FCT-6	107.9(11)	31(3,170)	STJ165(HTJ165)	4～137(171)	54～122(144)	10.6	4-1612	4-M12×45
FCT-8	117.7(13)	37(3,800)	STJ190(HTJ190)	4～176(223)	58～157(204)	17.6	4-1612	4-M12×45
FCT-10	176.5(18)	46(4,700)	STJ273(HTJ273)	4～210(264)	68～189(242)	27.7	4-1614	4-M14×50
FCT-12	196.2(20)	55(5,600)	STJ310(HTJ310)	5～253(318)	80～233(298)	40.0	4-1816	4-M16×55
FCT-14	196.2(20)	55(5,600)	STJ310(HTJ310)	45～304(358)	115～284(338)	48.0	4-1816	4-M16×55
FCT-16	215.8(22)	57(5,800)	STJ385(HTJ385)	80～344(428)	174～318(402)	77.0	4-1816	4-M16×55
FCT-20	313.9(32)	73(7,400)	STJ500(HTJ500)	90～409(561)	212～371(523)	126.0	4-1816	4-M16×60

把握範囲について、（　）内まで把握は可能ですが推奨しておりません。

PATLITE派特莱WME-302D-RYG LED墙面安装层叠信号灯信号塔壁安装WME型
¥1330.00

PATLITE派特莱WME-302D-RYG LED墙面安装层叠信号灯信号塔壁安装WME型

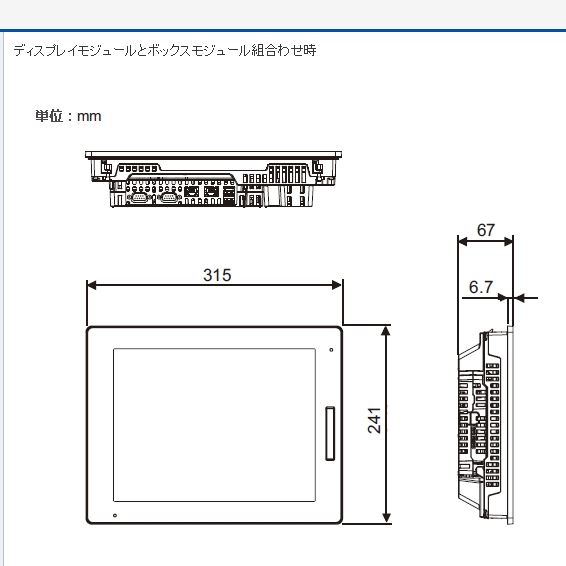

Proface触摸屏PFXSP5600TPD触摸屏
