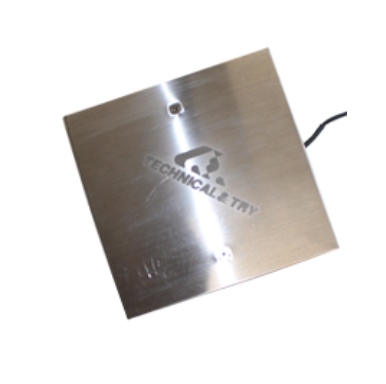

TECHNICAL称重传感器STS-050-300青岛平山郭-158-54210565
产品详情
TECHNICAL称重传感器STS-050-300青岛平山郭-158-54210565
TECHNICAL称重传感器STS-050-300青岛平山郭-158-54210565
TECHNICAL称重传感器STS-050-300青岛平山郭-158-54210565
(A)定格重量
010→100N≒10kgf
(※1N≒0.102kgf)
(B)外形寸法
150→150×150×19
| A寸法→ | 150 mm | 200 mm | 250 mm | 300 mm | 350 mm |
|---|---|---|---|---|---|
| 定格↓ | |||||
| 100N | 19 | 19 | 19 | 19 | 19 |
| 300N | 19 | 19 | 25 | 25 | 25 |
| 500N | 19 | 19 | 28 | 28 | 28 |
| 1000N | 25 | 25 | 28 | 28 | 28 |
| C寸法 | 100 | 140 | 190 | 240 | 290 |
| D寸法 | 128 | 170 | 220 | 270 | 320 |
| 止め付け 穴径上板 | φ9 | φ11 | φ11 | φ12 | φ12 |
| 止め付け ネジ下板 | M5 | M6 | M6 | M8 | M8 |
表中の数字はセンサの厚み(寸法B)と、C寸法、D寸法止め付け穴径(上板)、止め付けネジ(下板)を示します。 上面より取付の場合は下側取付けネジよりワンサイズ小
仕様
| 定格荷重 | 100,300,500,1000N |
|---|---|
| 定格出力 | 2mv/v±5% |
| 非直線性 | 0.15%R.O. |
| ヒステリシス | 0.15%R.O. |
| 繰り返し性 | 0.2%R.O. |
| 許容過負荷 | 150%R.O. |
| 限界過負荷 | 200%R.C. |
| 推奨印加電圧 | 10V AC/DC |
| 最大印加電圧 | 20V AC/DC |
| ゼロ点の出力 | ±10%R.O. |
| 温度保証範囲 | 0～50℃ |
| 許容温度範囲 | -10～60℃ |
| ケーブル | φ5 4芯シールドケーブル5m |
| ケーブルカラー | 緑:出力+ 黒(青):出力- 赤:入力+ 白:入力- 黄:シールド |
| カバー材質 | SUS304 |
¥155200.00
