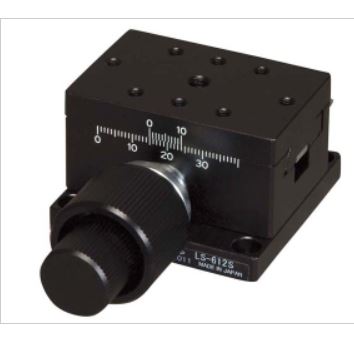

CHUO中央精机X轴载物台LS-612S青岛平山郭-158-54210565
产品详情
CHUO中央精机X轴载物台LS-612S青岛平山郭-158-54210565
CHUO中央精机X轴载物台LS-612S青岛平山郭-158-54210565
CHUO中央精机X轴载物台LS-612S青岛平山郭-158-54210565
説明
移動ガイドにアリ溝（D-T方式）を使用した移動ユニットです。
送り方式にラックピニオンを使用しており、大きな移動量が得られます。
カメラ、センサなどの位置決め用途に広く利用いただけます。
任意の位置で保持力の高いレバー式クランプによる固定が可能です。
送り方式にラックピニオンを使用しており、大きな移動量が得られます。
カメラ、センサなどの位置決め用途に広く利用いただけます。
任意の位置で保持力の高いレバー式クランプによる固定が可能です。
仕様
| 移動方向 | X軸1方向 |
|---|---|
| ステージ面 | 40mm×60mm |
| クランプ方式 | レバー式 |
| 操作部取付位置 | 粗微動片 ハンドル |
| 移動機構/送り方式 | ラックピニオン式 |
| 移動量 | ±15mm |
| 移動量/ツマミ１回転 | 粗動約25.5mm、微動約3.3mm |
| 目量 | 0.1mm |
| 感度 | 0.1mm |
| 移動ガイド | アリ |
| 移動精度 | 真直度0.03mm |
| モーメント剛性 | ピッチ剛性0.6sec/N･cm、ロール剛性0.2sec/N･cm、 |
| 平行度 | 0.06mm |
| 運動の平行度 | 0.04mm |
| 耐荷重 | 39.2N（4kgf） |
| 質量 | 0.38kg |
| 主要材質/表面処理 | アルミ合金／黒アルマイト梨地 |
| 標準付属品 | 六角穴付ボルト（本体固定用）M4 4本 |
¥1920.00
