KONSEI近藤中空气动卡盘CKF-30AS-CG青岛平山郭-158-54210565

货号: #CKF-30AS-CG

库存: 31

品牌:

¥9150.00 ¥5790.00

分类: 工控传动,

产品详情

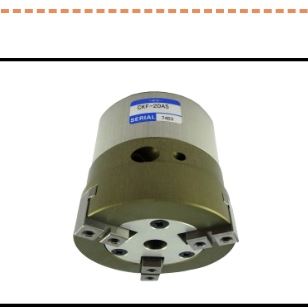

KONSEI近藤中空气动卡盘CKF-30AS-CG青岛平山郭-158-54210565

中空チャック

■中空タイプ。
中空へプッシャ、エアーブロー、センサが取付可能です。
■中空部固定式。
爪の動作に影響されない固定式です。
■兼用調整不要。
爪の動作ストロークが長く、調整不要です。

型式	CKF-15AS	CKF-20AS	CKF-25AS	CKF-30AS	CKF-40AS
駆動源	エアー0.3～0.7MPa
潤滑	無給油またはタービン油1種（ISOVG32）
周囲温度（℃）	5～60
中空穴径（mm）	φ5.4	φ8.4	φ10.4	φ12	φ16
動作ストローク（mm）	5	5	7	8	16
シリンダ径（mm）	φ30	φ40	φ40	φ50	φ80
ロッド径（mm）	φ16	φ24	φ24	φ28	φ34
内部容積［往復］（cm³／回）	2.5	5.2	7.3	13.3	73.2
繰り返し精度（mm）	±0.03
本体質量（kg）	0.29	0.43	0.63	1.2	2.3
