货号: #HLC-20AS-L1

库存: 32

品牌:

¥8870.00 ¥5120.00

KONSEI近藤薄型长行程气爪HLC-20AS-L1青岛平山郭-158-54210565

分类: 工控传动,

产品详情

KONSEI近藤薄型长行程气爪HLC-20AS-L1青岛平山郭-158-54210565

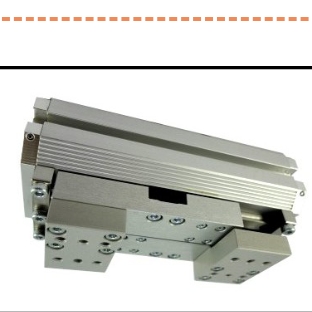

薄型ロングストローク平行ハンド

■薄型で開閉ストロークが大きい。
薄型･高トルクのダブルピストン方式。
■ リニアガイド採用により、耐久性UP。
リニアガイドのガイドピッチが長いので高剛性。
■仕様に合わせた豊富なバリエーション。
全6サイズ、11種ストローク仕様に合わせお選び下さい。
■取り付けしやすい正面貫通穴

型式	HLC-08AS	HLC-12AS		HLC-16AS		HLC-20AS		HLC-25AS		HLC-30AS
型式	標準	標準	L１	標準	L１	標準	L１	標準	L１	標準
駆動源	エアー 0.2～0.7MPa
潤滑	無給油またはタービン油1 種（ISOVG32）
周囲温度（℃）	5～60
動作ストローク（mm）	20	30	60	40	80	50	100	60	120	70	140
シリンダ径（mm）	φ8×2	φ12×2		φ16×2		φ20×2		φ25×2		φ30×2
内部容積［往復］（cm³／回）	2.0	6.8	13.6	16.1	32.2	31.4	62.8	58.9	117.8	99.0	198.0
繰り返し精度（mm）	±0.03
本体質量（kg）	0.14	0.29	0.44	0.71	0.85	1.03	1.40	1.62	2.23	2.74	3.69
