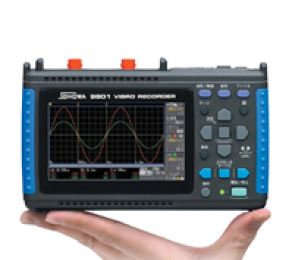

showa-sokki昭和测器Model-9801 振动波形记录计 振动记录仪
产品的特点
非常适合振动记录！
・可以轻松连接振动计并记录波形
・可以记录到CF卡，并传输到电脑
・具有用于记录冲击波形的触发和预触发功能
・可以以最高400kHz的采样率记录振动波形等电压信号
・使用FFT解析软件（可选）可以进行频率分析
・通过切换采样时间，可以实现高速记录和长时间记录的切换
4.3型TFT彩色液晶显示的小型录音机。主机质量约600克，轻便易携带。
我公司的便携式振动计，非常适合与其它振动计组合使用。
用途例
振动波形を记録するのに最适なレコーダ/记録计
振动的波形从建筑物、地基等的极低频率到高速主轴等的高频率，范围很广。MODEL-9801是能够对应这些广带域的记录器。此外，由于具有触发功能，可以高效地在异常振动发生时才进行信号记录。
■电动泵等旋转机械的振动
送风机的振动波形在位移模式下显示的例子
为了使振动波形更易于查看，可以更改时间轴和电压轴。可以在检查波形的同时进行更改，因此操作非常简单。
■轴承异常等高周波振动
在加速度模式下显示更高频率的振动波形的例子
表示是高分解能的TFT液晶，非常清晰。可以精确地观察到细微的波形。通过按下屏幕右下角的保存按钮，可以轻松保存波形。
■落下冲击的加速度波形
落下冲击以加速度波形表示的示例
这是记录了背包冲击和数码相机掉落冲击的波形图。通过设置触发器，可以始终将冲击波形固定在屏幕的固定位置。
只有在发生异常振动时才记录/使用触发和预触发记录
使用触发功能可以在接收到预设大小的信号时开始记录。因此，即使长时间处于待机状态，也不会浪费内存。可以将记录器设置为仅在发生异常振动时进行记录。
此外，使用预触发功能可以记录触发前的信号。这对于冲击记录非常方便。下面的波形是记录冲击的结果。上方左边缘有一个[T]标记，那是触发发生的时刻。下面的波形记录了触发前40毫秒和触发后160毫秒的时间。可以清楚地看到冲击发生瞬间前后的时间被高效地记录下来。
在电脑上进行波形显示。进行频率分析。
使用VIBRORECORDER MODEL-9801附带的波形处理器，可以在电脑上观测记录仪记录的波形。波形处理器具有以下特点。
・是一款在电脑上实现波形显示和CSV文本转换的应用软件。
・可以进行XY显示。
・支持报告制作的图形输入、评论输入和模板功能。
・可以批量将多个文件转换为CSV数据。
■ 使用选配的FFT分析软件 (MODEL-9803-90）
可以进行包络分析。可以进行1/3倍频程分析。
FFT解析软件 MODEL-9803-90 Ver.7.00 使用说明书请点击这里
规格
| 基本规格 | |
|---|---|
| 测量功能 输入方式/通道数 | 内存记录器、记录器 2通道 |
| 最高采样速度 | 1M Sample/秒（1μ，全频道同时） |
| 内存容量 | 12位×2M字/通道 |
| 备份功能 | 時計、設定条件、波形データ |
| 外部制御端子 | 端子台、外部触发输入、触发输入输出 |
| 接口 | USB:UB2.0 compliant, HighSpeed support 功能：连接到PC，将CF卡的文件传输到PC |
| 环境条件（无冷凝） | 使用温湿度范围：0～40℃、80%RH以下 保存温湿度范围：-10～50℃、80%RH以下 |
| 消耗电力 | AC适配器9786：AC100～240V（50/60Hz） 电池组9780：连续使用时间：约2小时 DC12V系列：DC10～16V（连接电缆为定制生产） |
| 合适规格 | 安全:EN61010 电磁兼容性:EN61326,EN61000_3_2,EN61000_3_3 |
| 充電時間（9780） | 200分（25℃参考值）AC适配器9786使用 |
| 外形尺寸・质量 | 寸法：約176W×101H×41Dmm 質量：約600ｇ（バッテリパック9780装着時） |
| 付属品 | AC适配器9786、挂绳、USB电缆、 应用光盘（仅限Waves处理器9801）, 使用说明书 |
| 输入部（确度为23±5℃、80%RH以下，电源投入30分钟后规定，确度保证期间为1年） | |
| 输入端子 | 绝缘BNC端子 |
| 测量范围 | 10mV～50V/DIV、12档、满刻度（F.S）:10 DIV 低通滤波器：5/50/500/5khz |
| 确度、周波数特性 | 直流幅值：±0.5%F.S. 直流～50kHz-3dB |
| 输入电阻、容量 | 输入电阻：1MΩ、输入电容：7pF |
| 输入结合 | 直流/接地 |
| 最大输入电压 | DC400V（输入端子之间加电压也不会损坏的上限电压） |
| 对地间最大定格电压 | 交流、直流 300V CATII |
| 内存记录功能 | |
| 时间轴 | 100μs～5min/DIV 20刻度，时间轴分辨率:100点 /DIV，时间轴扩展:×2～×10，压缩1/2～1/1,000 |
| 采样周期 | 时间轴范围的1/100（最高1μs周期，全CH同时） |
| 记录长 | 20～20,000DIV的10阶段 (连续的情况下有限制在时间轴上) |
| 普利特里加 | 可以记录触发器之前的数据，记录长度为0～100% |
| 其他 | 电压轴的扩展×2～×10，压缩(1/2,1/5) |
| 外部记忆 | 设定条件，测定数据（文本和二进制），画面数据 |
| 画面复制 | 将本体显示画面以压缩位图形式保存到CF卡 |
| 缩放 | 可以将输入值从电压转换为加速度等物理量。 |
| 自动保存 | 可能 |
| 波形监视器 | 在波形画面中可以一边监视波形一边进行设置 |
| 记录显示部 | |
| 表示体 | 4.3型WQVGA-TFT彩色液晶（480×272像素） |
| 表示分解能 | 波形部:20DIV(时间轴)×10DIV(电压轴) 1DIV=20点×20点 |
| 触发功能 | |
| 触发模式 | 单发、连发 |
| 触发源 | 模拟输入2CH，外部触发（2.5V的下降沿或端子短路）， 每个源单独控制ON/OFF |
| 触发器类型 | 水平：设置电压的上升或下降 窗口触发：水平进入或离开上限值、下限值时 |
| 其他功能 | 捕捉触发前后的触发前功能，触发输出 |
| 波形处理器（9801附带的软件规格） | |
| 操作环境 | Windows 2000,XP,Vista(32bit版)可运行的电脑 (*2) |
| 文件读取 | 9801で保存した波形数据（二进制形式,扩展名MEM) |
| 幻灯片显示 | 可以在同一文件夹内依次显示波形文件 |
| 文本转换 | 数据转换格式：CSV，数据可抽样 |
