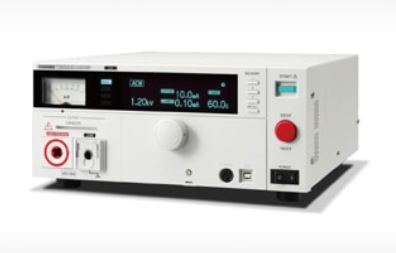

KIKUSUI菊水TOS5302耐压绝缘阻抗测试仪详询关159-0897-0566

仪器仪表类 KIKUSUI菊水TOS5302耐压绝缘阻抗测试仪详询关159-0897-0566

KIKUSUI菊水TOS5302耐压绝缘阻抗测试仪详询关159-0897-0566

货号: #TOS5302

库存: 20

品牌:

¥0.00 ¥12320.00

简介

KIKUSUI菊水TOS5302耐压绝缘阻抗测试仪详询关159-0897-0566

分类: 仪器仪表类,

产品详情

项目/表单名称			TOS5300	TOS5301	TOS5302
交流输出部分	输出范围		0.05 kV 〜 5.00 kV
		准确性	±（2%为机组+20伏）[无负载时]
		设置范围	0.00 kV 〜 5.50 kV
		集合分辨率	10 V 步进
	最大额定输出*1		500 VA（5 kV/100 mA）
	最大电压额定		5 kV
	最大额定电流		100 mA [输出电压大于 0.5 kV]
	变压器容量		500 VA
	输出电压波形*2		正弦波
	输出电压波形*2	应变率	输出电压高于0.5 kV：小于或等于3%（无负载且净电阻负载下）
	频率		50 Hz / 60 Hz
	频率	准确度	±0.5%（电压上升期间除外）
	电压变异性		10%或更低（最大额定负载→无负载）
	输入电压波动		± 0.3%（5 kV 无负载，供电电压 90 V 至 250 V）
	短路电流		>200 mA（>1.0 kV输出电压）
	输出方法		PWM切换方法
直流输出	输出范围		ー	0.05 kV 〜 6.00 kV	ー
		准确性		±（2%为机组+20伏）[无负载时]
		设置范围		0.00 kV 〜 6.20 kV
		集合分辨率		10 V 步进
	最大额定输出*1			50瓦（5千伏 / 10毫安）
	最大电压额定			6千伏
	最大额定电流			10毫安
	波纹（类型值）	无负载时5千伏		50 Vp-p
	波纹（类型值）	最大额定载荷		100 Vp-p
	电压变异性			3%或以下（无负载→最大额定负载）
	短路电流（TYP值）			40 mA，输出6 kV。
	放电函数			测试结束时强制放电（放电电阻125 kΩ）
启动电压			耐受电压测试开始时的电压可设定为设定电压的50%
极限电压			测试电压设置的上参考值可设定为交流0.00 kV至5.50 kV，直流电压0.00 kV至6.20 kV
输出电压监测			保护工作通过在输出电压超过设定值（±350V）时切断输出
电压表	类比	比例	6千伏交流/直流 f.s
		准确度	± 5% f.s
		说明书	平均反应/均方根量表
	数字版	测量范围	0.000 kV 〜 6.500 kV 交流/直流
		表示	□ . □□□ kV
		准确度	V < 500 V：±（1.5% 的 RDNG + 20 V）、V ≧ 500 V：± 1.5% 的 RDNG
		回应*3	真实有效值/平均响应均值显示可切换
		保持函数	测试结束时通过测量的电压值，并在失败期内保持该值。
电流表	数字版	测量范围	交流电：0.00 mA 〜 110 mA	交流电：0.00 mA 〜 110 mA 直流电：0.00 mA 〜 11 mA	交流电：0.00 mA 〜 110 mA
		表示	i = 测量电流 i < 1 mA：□ 。 □□□ mA 1 mA≦我< 10 mA：□ 。 □□□ mA，10 mA≦我 < 100 mA：□□ 。 □□ mA 100 mA ≦ i：□□□ 。 □ mA
		准确性*4	1.00 mA ≦ i：±（1.5% rng）、i < 1.00 mA： ±（1.5% rng + 30 μA）
		回应*3	真实有效值/平均响应均值显示可切换
		保持函数	在测试结束时保持测量电压值直到PASS结束
判断功能	判决方法/判决行动		判决如何确定表示蜂鸣器信号输入输出上方失效如果检测到电流超过上限参考值，输出会被切断并判定为上限失效。屏幕上显示的失败点亮了关于输出U-FAIL信号下失效如果检测到电流低于下限参考值，输出被切断并判定为较低的故障。该判定不在交流耐受电压测试的电压上升（上升时间）和电压下降（下降时间）期间进行。屏幕上显示FAIL字母关于输出L-FAIL信号通行如果设定时间后无异常，输出被阻断并判定为PASS。屏幕上会亮起PASS信号关于输出PASS信号 PASS 信号持续输出，直到设置为 PASS HOLD 时输入 STOP 上失效、下失效信号持续输出，直到输入停止 FAIL或PASS蜂鸣器的音量可调节 PASS判决时的蜂鸣器声固定在0.2秒，PASS HOLD时按铃在0.2秒关闭。
	上阈值设置（上方）		交流电：0.01 mA 〜 110 mA	交流电：0.01 mA 〜 110 mA 直流电：0.01 mA 〜 11 mA	交流电：0.01 mA 〜 110 mA
	降低阈值设置（LOWER）		交流电：0.01 mA 〜 110 mA / 关闭	交流电：0.01 mA 〜 110 mA / 关闭直流电：0.01 mA → 11 mA / 关闭	交流电：0.01 mA 〜 110 mA / 关闭
	判断准确性*4		1.00 mA ≦ i：±（1.5% 的 set）、i < 1.00 mA： ±（1.5% 的 set + 30 μA）
	电流感测方法		计算电流的真实有效或平均值，并将其与参考值进行比较
	校准		利用正弦波执行值进行校准，使用净电阻负载。
时间	起床时间		0.1 s 〜 10.0 s
	起床时间	集合分辨率	0.1秒
	秋季		0.1秒 / OFF（仅适用于通过判断）
	测试时间		0.1秒到999秒计时器关闭函数
	测试时间	集合分辨率	0.1秒〜 99.9秒：0.1秒 / 100秒〜 999秒：1秒
	准确度		±（100 ppm + 20毫秒）交流：不含下降时间直流：上升时间1千伏或更大±50毫秒，小于1千伏±100毫秒

*1 输出时间限制：耐压发生器的散热能力设计为额定输出的一半，考虑了体积、重量和成本等因素。请在以下范围内使用。

环境温度	上限阈值		停机时间	输出时间
≦40°C	空调	50毫安<我用≦110毫安	等于或更优于输出时间	最长30分钟
	空调	我≦50毫安	不要	可持续输出
	DC	5毫安<我≦11毫安。	等于或更优于输出时间	最长1分钟
	DC	我≦5毫安	等于或大于等待时间	可持续输出

（输出时间 = 电压上升时间 + 测试时间 + 电压下降时间）

*2 关于测试电压波形：如果电容值是电压依赖样品（陶瓷电容等）作为负载，波形失真可能发生。然而，在1.5 kV测试电压下，低于1000 pF的电容影响可以忽略不计。由于该产品的高压电源采用PWM开关，当测试电压低于500 V时，开关噪声和尖峰噪声的比例增加，测试电压越低，波形失真越大。 *3 真实有效值和平均值都需要50毫秒或更长时间的响应时间才能获得测量精度。 *4 电流表精度与判断精度：在交流耐压测试中，电压也会流向测量线和夹具的托盘电容。通过将流经被测仪器的电流加起来，测量通过托盘容量的电流。特别是在进行高度灵敏和高精度判断时，必须考虑将流向托盘容量的电流加到上下限参考值中。

输出电压	1 kV	2 kV	3 kV	4 kV	5 kV
悬浮在空中时长350毫米的引线（TYP值）	2 μA	4 μA	6 μA	8 μA	10 μA
附带的高压测试引线TL31-TOS（TYP值）	16 μA	32 μA	48 μA	64 μA	80 μA
