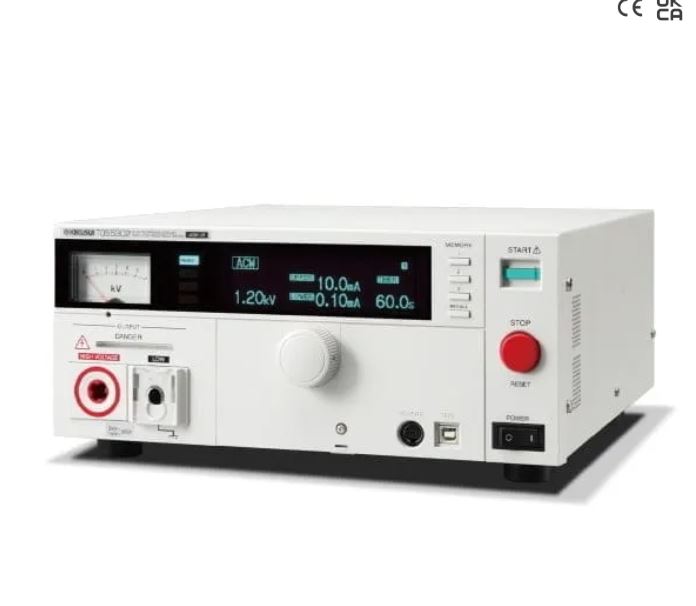

KIKUSUI菊水交直流耐压绝缘测试仪TOS5302现货详询关159-0897-0566

仪器仪表类 KIKUSUI菊水交直流耐压绝缘测试仪TOS5302现货详询关159-0897-0566

KIKUSUI菊水交直流耐压绝缘测试仪TOS5302现货详询关159-0897-0566

货号: #TOS5302

库存: 20

品牌:

¥0.00 ¥21310.00

简介

KIKUSUI菊水交直流耐压绝缘测试仪TOS5302现货详询关159-0897-0566

分类: 仪器仪表类,

产品详情

TOS5302

配备新开发的PWM放大器
5 kV/100 mA (500 VA) 交流耐压测试
高精度测量 ±1.5% of reading（电压表500V以上，电流表1mA以上时）
上升时间 / 下降时间控制
钥匙锁和致动器盖
搭载 USB 连接口

项目/形状名称			TOS5300	TOS5301	TOS5302
AC 输出部	输出范围		0.05 kV 〜 5.00 kV
		设定精确度	±(2 % of set + 20 V) [无负载时]
		设定范围	0.00 kV 〜 5.50 kV
		设定分辨率	10 V STEP
	Max 额定输出*1		500 VA(5 kV/100 mA)
	Max 额定电压		5 kV
	Max 额定电流		100 mA[ 输出电压 0.5 kV 以上]
	变压器容量		500 VA
	输出电压波形*2		正弦波
	输出电压波形*2	失真率	输出电压 0.5 kV 以上 :3 % 以下(无负载时及纯电阻负载时)
	频率		50 Hz / 60 Hz
	频率	精确度	±0.5 %(电压上升过程中除外)
	电压变动率		10 % 以下(Max 额定负载→ 无负载)
	输入电压变动		±0.3 %(5 kV 无负载时，电源电压 90 V ~ 250 V)
	短路电流		200 mA 以上(输出电压 1.0 kV 以上)
	输出方式		PWM 开关方式
DC 输出部	输出范围		–	0.05 kV ~ 6.00 kV	–
		设定精确度		±(2 % of set + 20 V)[无负载时]
		设定范围		0.00 kV ~ 6.20 kV
		设定分辨率		10 V STEP
	Max 额定输出*1			50 W(5 kV / 10 mA)
	Max 额定电压			6 kV
	Max 额定电流			10 mA
	波形 (TYP 值)	5 kV 无负载时		50 Vp-p
	波形 (TYP 值)	Max额定负载		100 Vp-p
	电压变动率			3% 以下(Max 额定负载 → 无负载)
	短路电流(TYP 值)			40 mA(6 kV 输出时)
	放电功能			测试结束时，实施强制放电 (放电电阻 125 kΩ)
开始电压(Start Voltage)			耐压测试时的开始电压可以设定在设定电压的 50 %
限制电压值(Limit Voltage)			测试电压设定的上限基准值设定可能 AC: 0.00 kV ~ 5.50 kV，DC: 0.00 kV ~ 6.20 kV
输出电压监视功能			输出电压超过设定值的(± 350 V)时，切断输出启动保护
电压表	模拟信号	标尺	6 kV AC/DC f.s
		精确度	± 5 % f.s
		指示	平均值应答/有效值刻度
	数字	测量范围	0.000 kV ~ 6.500 kV AC/DC
		显示	□ . □□□ kV
		精确度	V < 500 V：± （1.5 % of rdng + 20 V）、V ≧ 500 V： ±1.5 % of rdng
		响应*3	真有效值/平均值响应的有效值可切换显示
		锁定功能	将测试结束时的测量电压值在 PASS、FAIL 期间中进行锁定
电流表	数字	测量范围	AC: 0.00 mA ~ 110 mA	AC: 0.00 mA ~ 110 mA DC: 0.00 mA ~ 11 mA	AC: 0.00 mA ~ 110 mA
		显示	i = 测量电流 i < 1 mA：□ . □□□ mA 1 mA ≦ i < 10 mA：□ . □□□ mA 10 mA ≦ i < 100 mA：□□ . □□ mA 100 mA ≦ i：□□□ . □ mA
		精确度*4	1.00 mA ≦ i :±(1.5 % of rdng)，i < 1.00 mA :±(1.5 % of rdng + 30 μA)
		响应*3	真有效值/平均值响应的有效值可切换显示
		锁定功能	在 PASS 期间保持测试结束时的测定电流值
判断功能	判断方法/判断动作		判断判断方法显示蜂鸣器SIGNAL I/OUPPER FAIL检测到超出上限基准值的电流时，切断输出，判断为 UPPER FAIL。FAIL 点灯画面显示 OVERON输出 U-FAIL 信号LOWER FAIL检出的电流低于基准值下限时，切断输出并判定为 LOWER FAIL。电压上升中(Rise Time) 以及 AC 耐压测试的电压下降中(Fall Time)不实行判定。FAIL 点灯画面显示 UNDERON输出L-FAIL 信号PASS经过设定时间未发现异常时，切断输出，判断为PASS。PASS 亮灯显示在画面上ON输出PASS 信号 PASS 信号在设定为PASS HOLD 时，直到输入STOP 为止将连续输出 UPPER FAIL、LOWER FAIL 信号在直到输入STOP 为止将连续输出 FAIL 或PASS 的蜂鸣器音量可以调节判断为PASS 时的蜂鸣器音固定为0.2 s，PASS HOLD 中蜂鸣器也在0.2 s 后关闭
	上限基准值设定(UPPER)		AC: 0.01 mA ～ 110 mA	AC: 0.01 mA ～ 110 mA DC: 0.01 mA ~ 11 mA	AC: 0.01 mA ～ 110 mA
	下限基准值设定(LOWER)		AC: 0.01 mA 〜 110 mA / OFF	AC: 0.01 mA 〜 110 mA / OFF DC: 0.01 mA ~ 11 mA / OFF	AC: 0.01 mA 〜 110 mA / OFF
	判断精确度*4		1.00 mA ≦ i：± （1.5 % of set)、i < 1.00 mA： ± （1.5 % of set + 30 μA)
	电流检测方法		计算出电流的真实有效值，和基准值相比较
	校正		使用纯电阻负载，通过正弦波的有效值进行校正
时间	电压上升时间（Rise Time）		0.1 s 〜 10.0 s
	电压上升时间（Rise Time）	设定分辨率	0.1 s
	电压下降时间（Fall Time）		0.1 s /OFF（只PASS 判断时才有效）
	测试时间（Test Time）		具备0.1 s ～ 999 s 测试时间的关闭（TIMER OFF）功能
	测试时间（Test Time）	设定分辨率	0.1 s 〜 99.9 s：0.1 s / 100 s 〜 999 s：1 s
	精确度		±(100 ppm + 20 ms) AC: Fall Time除外 DC: Rise Time 加±50 ms在1 kV以上，加±100 ms在低于1 kV
