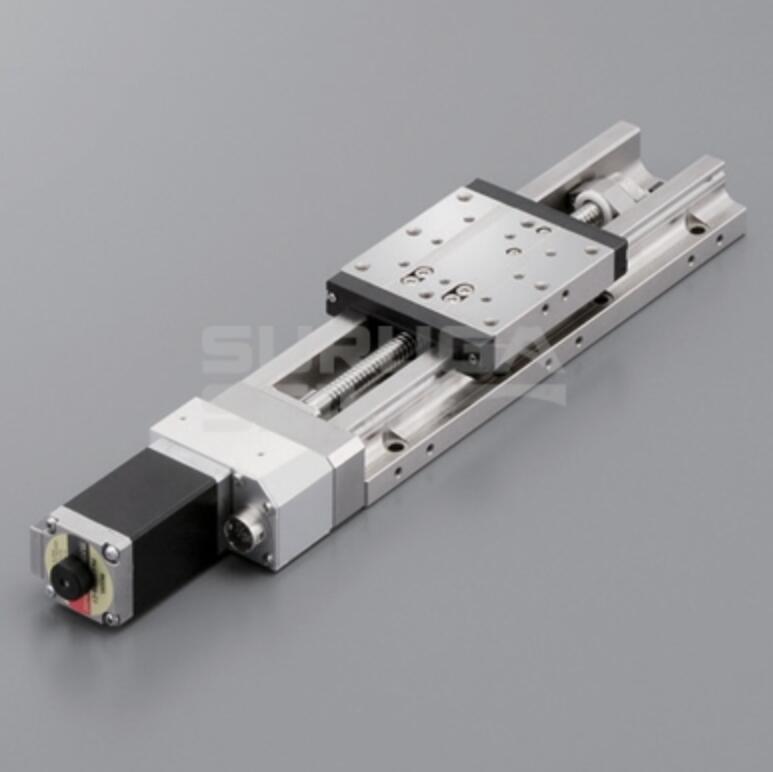

骏河精机 KXL06100M-C2-UA7-5A 是一款 X 轴电动直线平台

1. 基本规格

• 水平放置：12 kgf（约 117.6 N），可承载常规工业设备。

• 垂直使用：7 kgf（约 68.6 N），适应垂直方向安装场景。

• 滑台面尺寸：60×60 毫米，结构紧凑，适用于空间受限的精密定位场景。

• 移动量（行程）：100 毫米，满足中等范围线性运动需求。

• 耐负载能力：

2. 传动与导轨系统

• 进给丝杠：采用 φ8 毫米直径、导程 2 毫米的滚珠丝杠，实现高精度、低摩擦的线性传动。

• 导轨类型：直线滚珠导轨，确保运动平稳性，减少径向和轴向偏差。

3. 性能参数

• 全步模式：4 微米/脉冲，满足基础定位需求。

• 半步模式：2 微米/脉冲，提升定位细腻度。

• 微步模式（1/20 分割）：0.2 微米/脉冲，实现超精细运动控制。

• 最大速度：水平放置时可达 45 毫米/秒，兼顾效率与精度。

• 分辨率：

• 重复定位精度：±0.5 微米以内，确保多次运动后位置高度一致。

• 直线度：5 微米以内，保证滑台运动轨迹的直线性。

4. 结构与材质

• 主材质：不锈钢，经无电解镀镍处理，增强耐腐蚀性和表面硬度。

• 盖板设计：配备盖板，保护内部传动部件免受外部污染。

5. 电气与控制

• 限位传感器：标配，防止滑台超出行程范围。

• 原点传感器：需选配，用于建立运动基准点。

• 控制器兼容性：支持 DS102/DS112 控制器，实现运动参数编程与监控。

• 电机选配：可选配 5 相步进马达（高扭矩），提供稳定动力输出。

• 传感器配置：

6. 物理特性

• 重量：自重 1.88 千克，便于集成到自动化设备中。

• 附件：附带内六角螺栓（M4-14×8 根），简化安装流程。

7. 应用场景

• 精密装配：在电子、光学等领域实现高精度部件组装。

• 自动化检测：搭载传感器或摄像头，完成产品表面缺陷检测。

• 科研实验：用于材料测试、生物实验等需要精确控制运动轨迹的场景。
