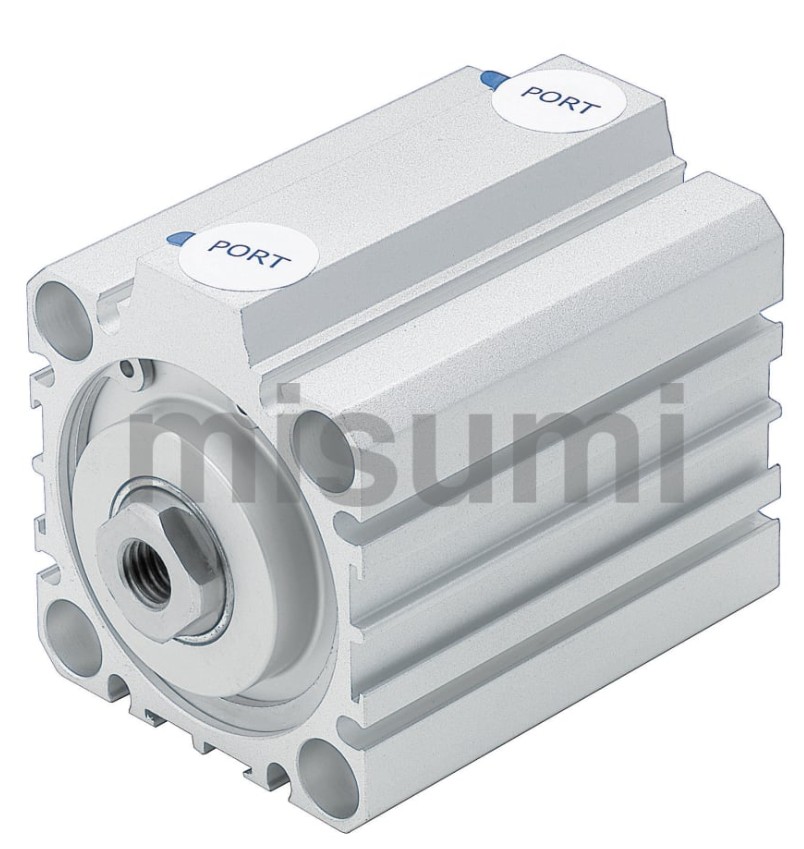

日本MISUMI米思米薄型气缸MSCCA12-10详细电/微韩15136225125
吸管杆前端Type特点
可选择固定型螺纹MSCCN固定行程品。
(无气缸用传感器、安装配件)
外螺纹MSCCA
■薄型气缸・外观尺寸表
管内径
(mm) A B C D1 DD d d1 d2 H1 H2 dM E H3 G GG J JJ K L P1 P2 Q T Z b b1 C1 F L1 Y
12 25.5 22 25 6 32 M5×0.8 6.5 3.5 4 7 M4×0.7 1.5 6 5 7.5 − − 5 3.5 15 6 15.5 0.5 − 4 8 9.2 9 14 10.5
16 29 8 38 8 6 20 10 20 5 10 11.5 10 15.5 12
20 34 29.5 36 10 47 9 5.5 7 10 M6×1.0 2 7 5.5 9 8 4.5 13 13 25.5 1 5 13 15 12 18.5 14
25 37.5 32.5 40 12 52 12 11 10 5 15 15 28 6 17 19.6 15 22.5 17.5
32 40 33 45 16 60 Rc1/8 13 7.5 10.5 49.5 4.5 14 7 21 21 34 14 8 22 25.4 20.5 28.5 23.5
40 46.5 39.5 52 70 8 11 57 5 28 28 40
50 48.5 40.5 64 20 86 Rc1/4 11 6.6 8 14 M8×1.25 15 10.5 10.5 71 7 17 8 35 35 50 19 11 27 31.2 26 33.5 28.5
63 54 46 77 103 14 9 10.5 18 M10×1.5 − 15 84 − − 60
