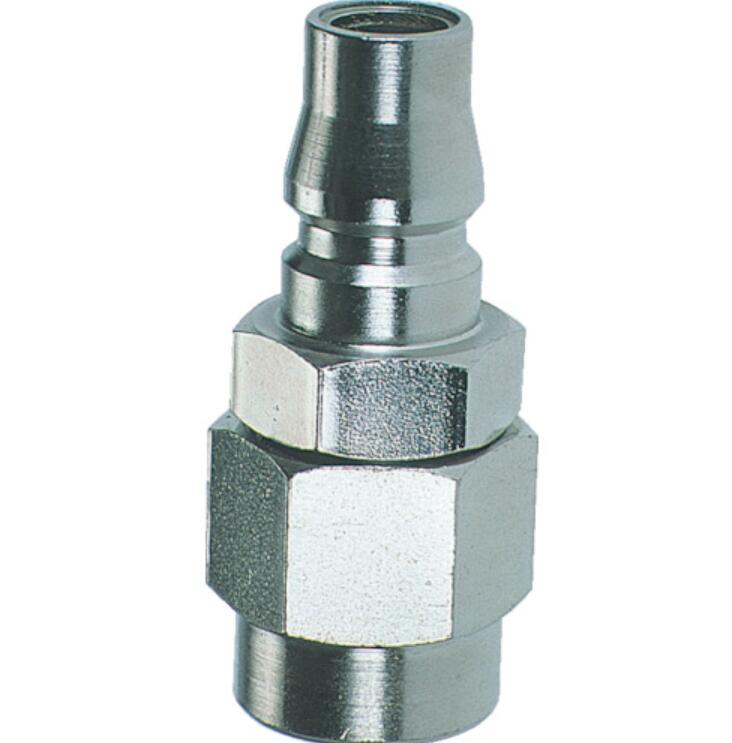

日本CHIYODA千代田C4P-11H快速接头联结器平山详询15713876121

日本CHIYODA千代田C4P-11H快速接头联结器平山详询15713876121

日本CHIYODA千代田C4P-11H快速接头联结器平山详询15713876121

产品规格

规范与标准

工作温度范围：-5~60°C

兼容套筒：千代田通昌 CHS型套

筒阀 结构：单向开合式

大工作压力（MPa）：1.5

所用液体：空气

阻力软管尺寸 内径× 外径（毫米）：11.0×16

材料

车身：钢、黄铜镀层

密封橡胶：丁腈橡胶（NBR）

质量和质量单位

106克

使用条件

所用液体：压缩空气

工作温度范围：-5~60°C

大工作压力：1.5MPa

车体材料：黄铜

原产国日本

参数项目详细信息

产品型号C4P-11H

品牌CHIYODA（千代田通商）

系列CHS 系列

类型插头（公端）

连接方式一触式快速接头

适用软管尺寸内径 11mm × 外径 16mm

适用插座千代田 CHS 型插座

使用流体压缩空气

最高使用压力1.5 MPa

使用温度范围-5℃ ～ +60℃

主体材质钢铁（Steel），黄铜镀层

密封材质丁腈橡胶（NBR）O形圈

阀结构单通开关型

主体长度 A56.0 mm

主体宽度 C24.0 mm

重量约 106 g

互换性与一般联轴器具有兼容性
