平山贸易代理MISUMI米思米BW24球面垫圈15713876121
产品详情

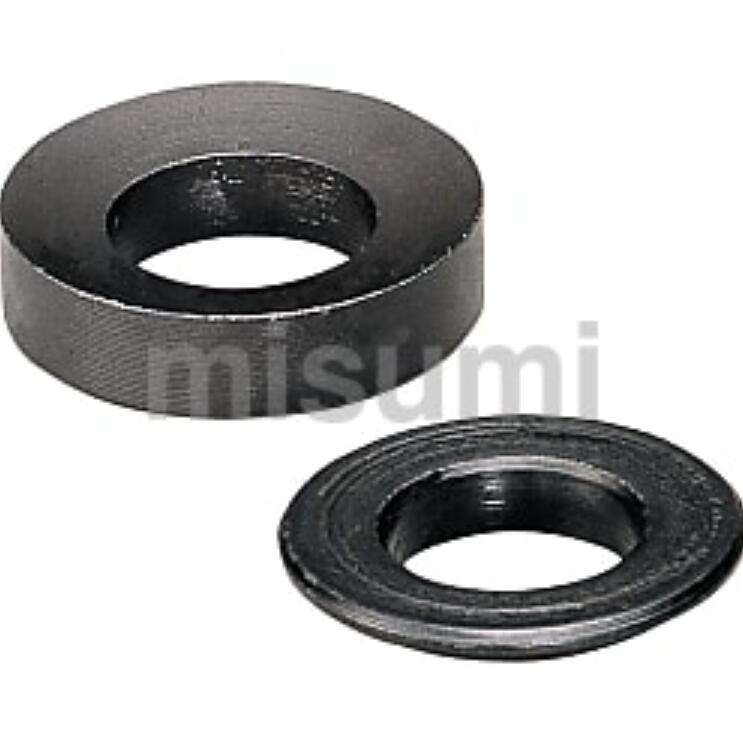

平山贸易代理MISUMI米思米BW24球面垫圈15713876121
平山贸易代理MISUMI米思米BW24球面垫圈15713876121
平山贸易代理MISUMI米思米BW24球面垫圈15713876121
产品规格表
参数项 具体数值
型号 BW24
类型 球面垫圈（凹+凸成对供应）
适用螺栓 M24
外径 A 50 mm
垫高 B 12.7 mm
凸面高 B1 8 mm
凹槽深 B2 8 mm
直径 C 27 mm
直径 D 28 mm
摆动角度 r 3°
R 角 70 mm
重量 约 150 g
产品特征与应用
核心功能：解决因接触面不平行导致的螺栓弯曲或夹紧力不足问题。通过球面自动调心，使螺栓头部始终垂直于受力面。
配对使用：该产品以凹、凸成对的形式供应，使用时必须组合安装。
与其他 BW 系列型号的对比
型号 适用螺栓 外径 A (mm) 垫高 B (mm) 摆动角度 r 重量 (g)
BW24 M24 50 12.7 3° 150
BW22 M22 45 11 2° 110
BW20 M20 42 12 1.5° 89
BW18 M18 35 10 2° 50
BW16 M16 35 10 2° 58
