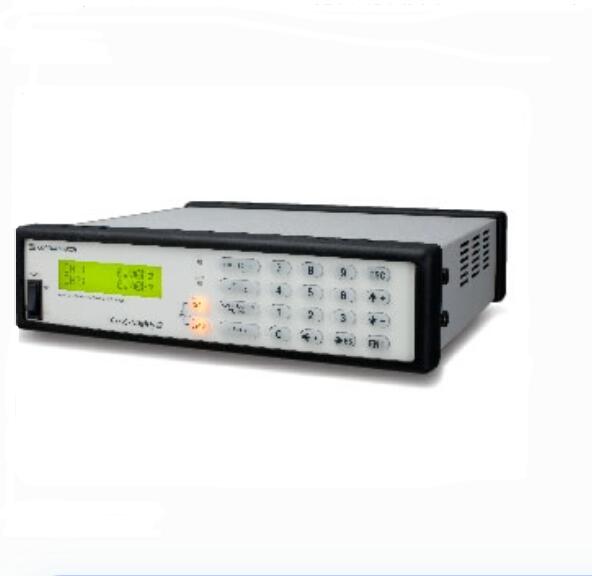

日本COCO RESEARCH变换器KAZ-Mighty2详询15713876121

日本COCO RESEARCH变换器KAZ-Mighty2详询15713876121

日本COCO RESEARCH变换器KAZ-Mighty2详询15713876121

主要规格

名称 2通道F/V转换器用于分析

类型 KAZ-Mighty2

测量方法 周膜TM方法（周期测量法）

测量模式 SPEED / ⊿F（偏差）/ ⊿F 自动（自动偏差跟踪）

输入单元

输入端口 A/B阶段：可逆2通道和单相2通道

输入频率 0.23Hz - 250kHz

可能的测量偏差 ±1 - ±125kHz（自动模式相同）

⊿ F AUTO 详情

中心频率平均法 简单/感人

平均时间 100毫秒 / 200毫秒 / 500毫秒

通用输入信号

输入信号形式 触发电平0-9.99V，零交叉（交流）

输入灵敏度 400/200/100/50mVp-p

输入电阻 下拉时10kΩ / 上拉时+5V 6kΩ

输入耐受电压 ±80伏

输入脉冲 0.2微秒或更高（H和L都支持），触发方向可选

输入耦合 直流 / 交流

交流耦合频率响应 35Hz（-3dB，6dB/oct.）

低通滤波器 无/100k/15k/1.5kHz（-3dB，-6dB/oct）

连接器 BNC D-sub 15针（环路式）

线路驱动器输入

输入法 线接球手（26C32）

输入灵敏度 ±200mV

终端电阻 无/330Ω

输入耐受电压 ±7V

输入脉冲 0.2微秒或更大（H和L） 触发方向：上升

连接器 D-sub 15针

传感器电源 +5V 150mA / +12V 100mA 不能同时使用

输入周期部门 1 - 255（硬件部门）

显示区

显示设备 16×2字符点状字符LCD（带背光）

显示数字数量 7位数字（极性，5位测量，小数点）

零显示 零点减速准备

指示更新 0.1秒 - 2.0秒（以0.1秒为单位）

频率表示精度 0.001%±1Digit@23°C

模拟算术部分

测量分辨率 2.08纳秒（480MHz）

计算响应 1周期+6微秒或更短（1脉冲响应下输出响应90%）

更新输出 对于每个输入脉冲或1/2/5/10/20/50/100/200/500毫秒

⊿ F 自动测量：1毫秒

移动平均线 1 次脉冲响应：1 - 100 次

时间平均：1 - 100 次（更新 1ms 时）

自动零 5个级别 *仅动态预测速度模式

模拟输出部分

输出端口 2 BNC

二点比较器 比较器设置（上限、下限等）

输出分辨率 超过5万

输出范围 0-10V/0-5V/1-5V/±5V/±10V/4-20mA

校准输出 100% / 0% / -100%

温度波动 ±低于200 ppm/°C

输出精度 ± 0.05% 或更低的全尺寸 @ 23°C

线性 ±0.01%或更低

载荷电阻 输出电压4.7kΩ或更高 / 电流输出510Ω或更低

输出零点调节范围 ±200mV/±200μA

数字输出处理单元

测量分辨率 6.25ns（160MHz）显示屏，比较器，CAN，RS-232C，以太网

电信

通信数据 输出测量值和读写集值

CAN通信

更新输出 1/2/5/10/20/50/100/200/500/1000ms

规格 符合CAN2.0B标准

通信速度 1M/500k/250k/200k/125k/100k/50k/25k/20kbps

节目形式 小端序 / 大端序

身份证首领 11位 / 29位

终端电阻 无/120Ω

RS-232C通信

更新输出 10/20/50/100/200/500/1000ms

沟通方法 同步行进仪式

参数 波特率：9.6/19.2/38.4/57.6/115.2kbps

起始位：1位

停止位：1位

数据长度：8位

奇偶校验位：无。

通信码：ASCII

以太网选项

更新输出 10/20/50/100/200/500/1000ms

网络I/F规范 连接器类型：RJ-45

接口：100BASE-TX/10BASE-T 自动识别

通信兼容性：以太网版本 2.0/IEEE802.3

LED显示屏：100BASE-TX/10BASE-T，链路/活动显示

一般信息

额定电源电压 DC12-24V 最大允许范围：DC9-30V

功耗 低于18VA

配置内存 8点：非易失性存储器（EEPROM）

隔离 传感器电源 / 信号输入 / 模拟输出 / 数字输出 / 电源输入

外部尺寸 218W×218D×57Hmm（包括突出部分）

工作温度和湿度范围 0°C - +40°C/85% RH或更低（前提是无冷凝）

储存温度和湿度范围 -10°C - +60°C / 85% 相对湿度或更低（必须无冷凝）

使用周围的氛围 没有腐蚀性气体

质量 大约1.8公斤
