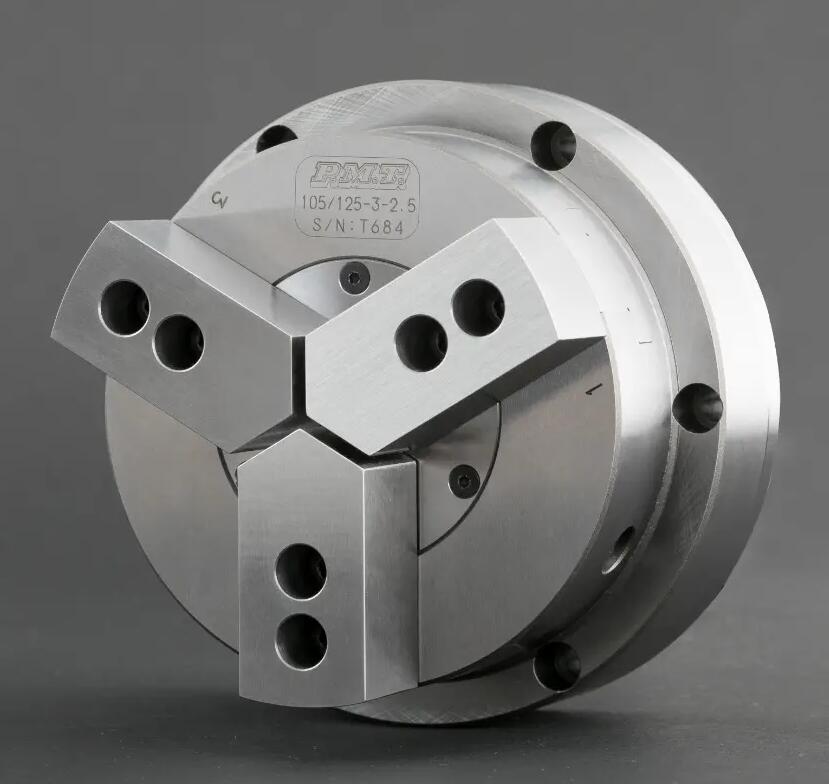

日本PMT先锋精密100-3-2.5气动卡盘15713876121

日本PMT先锋精密100-3-2.5气动卡盘15713876121

日本PMT先锋精密100-3-2.5气动卡盘15713876121

外形尺寸

卡盘外径 D：100mm

安装基准：标准车床法兰式，后出气孔

单爪行程：单边 2.5mm，全行程 5mm

夹持范围

外夹：φ10～86mm

内撑：φ32～92mm

夹持力 & 转速

标准供气 0.5MPa：夹紧力≈5.1kN

极限最高转速：5500rpm

重复定位精度：≤1.5μm（超精密级）

重量

单件净重：1.32kg（不含转接法兰）

密封类型：标准敞开型，可选全密封防尘防水款

材质与用途

本体：SCM440 合金钢淬火，爪头 SUJ2 轴承钢

适用：精密数控车床、磨床、分度工装、细小轴类 / 衬套高精度夹持
