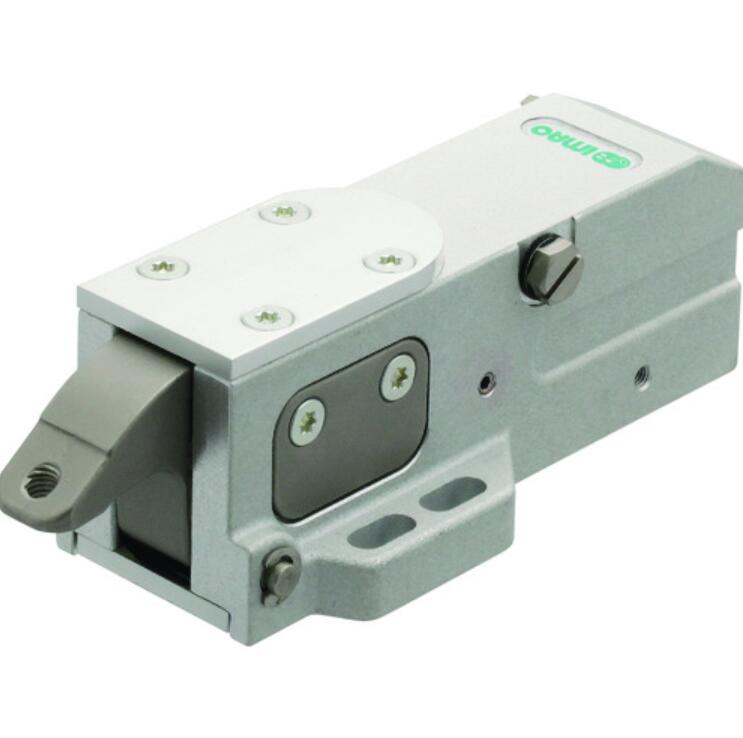

日本IMAO今尾AMWD16-WS气动夹具锁紧器15713876121

日本IMAO今尾AMWD16-WS气动夹具锁紧器15713876121

日本IMAO今尾AMWD16-WS气动夹具锁紧器15713876121

基础规格

型号：AMWD16-WS

自重：250g

气源压力：0.3～1.0MPa（标准使用 0.5MPa）

0.5MPa 夹紧力：1400N（1.4kN）

反向耐载荷：2.2kN（工件反向顶压上限）

配气口：夹紧 / 松开 M4×0.7 内螺纹，适配气管 φ2~φ4

夹紧行程：3mm，夹臂摆角 30° 避让工件

材质与工艺

本体：AC7A 铝合金，硬质氧化铝膜处理

夹臂：SCM415 铬钼钢、渗碳淬火 + 无电解镀镍，耐磨抗疲劳

内部结构：楔块增力结构，同等气压夹紧力≈普通气缸 1.5 倍；自锁防松，失压不易松夹

特性

夹臂先上抬摆开 30°→再垂直下压夹紧，工件上下料无干涉

本体背部预留传感器槽，可选配AMWD16-WS-B 传感器支架 + AH006-N/S 磁性开关，检测夹紧 / 松开到位信号

可本体顶面进气 / 底座侧孔进气两种配气方式

应用场景

CNC 工装治具、自动化装配线、小型压合工位、多工位密集夹具，薄板 / 小件下压定位防上浮。
