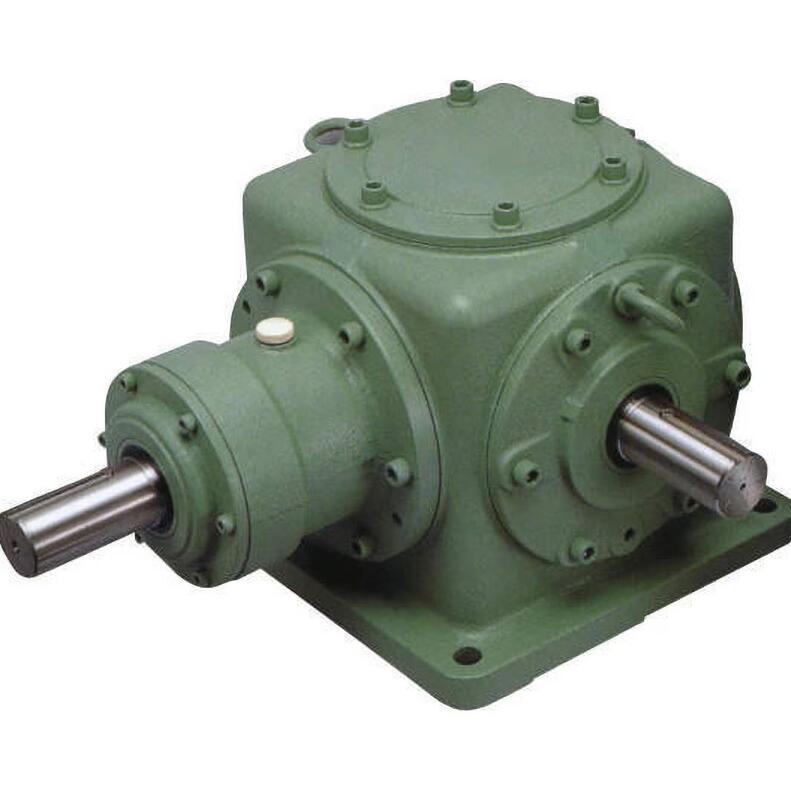

日本TSUBAKI椿本ED4M-1-U-O-Y螺旋伞齿轮转向齿轮箱15713876121

日本TSUBAKI椿本ED4M-1-U-O-Y螺旋伞齿轮转向齿轮箱15713876121

日本TSUBAKI椿本ED4M-1-U-O-Y螺旋伞齿轮转向齿轮箱15713876121

参数项

传动比1:1

允许输入功率（1750r/min）4.13kW

高输入转速3000 r/min

输出扭矩（1750rpm）22.6 N·m

轴径规格输入 / 输出轴 Φ25mm，键槽 8×7

齿轮形式高精度螺旋伞齿轮，低噪音、平稳换向

箱体材质FC200 灰铸铁，防锈喷涂

润滑出厂填充专用极压齿轮油，可长期连续运转

防护结构O 款带透明油位视窗，标配放油 / 注油螺塞

安装形式Y 底座卧式固定安装

转向特性90° 直角换向传动

产品优势

90° 直角换向、1:1 等速传动

螺旋伞齿轮啮合精度高，传动噪音低、冲击小，适合流水线、输送设备改变传动方向。

带油位视窗

无需放油、开盖，直接目视润滑油存量，适合 24h 连续生产设备定期点检。

铸铁箱体刚性强

抗振动、抗负载形变，适配机床、自动化、轨道交通工装长期稳定运行。

单输入单输出布局（U 单上输入）

单侧输入、单侧水平输出，结构简洁，节省设备安装空间。

全密封油封结构

标准 NBR 骨架油封，箱体无渗漏，防潮防尘，满足车间多粉尘、轻微切削液环境。

ED4M-1-U-Y

ED4M-1-U-O-Y

ED4M-1-UD-O-Y

ED4M-1-LR-O-Y

应用场景

自动化流水线、皮带输送机 90° 转向传动

机床送料机构、升降移栽设备换向驱动

包装、印刷机械直角动力转向单元

中车轨道交通工装、检测设备传动换向

风机、小型搅拌设备动力方向转换
