日本进口SGK昭和技研ACD40A20AR旋转接头15713876121

日本进口SGK昭和技研ACD40A20AR旋转接头15713876121

日本进口SGK昭和技研ACD40A20AR旋转接头15713876121

参数项目

适用流体饱和蒸汽、热水、冷却水、导热油、压缩空气

高温度180℃

大工作压力1.47MPa（15kgf/cm²）

极限转速300rpm（40A 规格上限）

通路结构双回路循环（进热 / 出冷，可冷热交替切换）

连接螺纹滚筒端 Rc1½(40A)；弯头进出口 Rc¾(20A)

安装形式分体支架止转（机身带双耳止转卡位）

本体材质球墨铸铁壳体；石墨 + 碳化硅机械密封

整机重量约 9.2kg

结构特点

固定内管复式双通道

一根接头实现介质循环，辊筒内部冷热循环，无需两路独立接头，节省安装空间；内管固定不随滚筒旋转，密封磨损低。

高温耐腐机械密封

石墨硬质合金密封组合，180℃蒸汽长期稳定无渗漏，适配橡塑、造纸高温辊筒。

90° 弯头一体式设计

进出口侧向 90° 弯折，管路排布更简洁，适配设备狭小侧装空间。

自带止转支架耳

机身两侧铸造成型止转卡位，搭配止转臂即可锁死壳体，防止跟转，安装简单。

可冷热交替使用

同一辊筒可交替通蒸汽加热、冷水冷却，温控工艺通用。

标准外形尺寸（mm）

总长 L333，高度 H95，止转耳间距 K130，转子螺纹外径 J40，内管 M20，安装固定孔 N50。

应用场景

橡塑行业：压延辊、发泡辊、挤出机温控辊（蒸汽加热 + 水冷冷却）

造纸 / 印刷：干燥烘缸、冷却辊、涂布辊

化工：干燥转鼓、搅拌加热滚筒

锂电 / 薄膜设备：涂布机、分切机温控辊筒

日本SGK昭和技研RXH5025RH旋转接头

日本进口SGK昭和技研RXH6115旋转接头

日本SGK昭和技研旋转接头RXE2125LH/RXE2125RH

平山贸易代理MISUMI米思米SGKG16-125/SGKG10-50可调角度螺栓组件

日本SGK昭和技研RXE1020RH旋转接头

日本SGK昭和技研RXE1010-L旋转接头

日本SGK昭和技研RXE2125旋转接头

SGK昭和技研旋转接头ASP-1-10A万向接头

日本SGK昭和技研RXE2165旋转接头

日本SGK昭和技研RXS 8171 90A旋转接头

日本SGK昭和技研A-1-10A旋转接头

日本SGK昭和技研KCL-15A-RH旋转接头

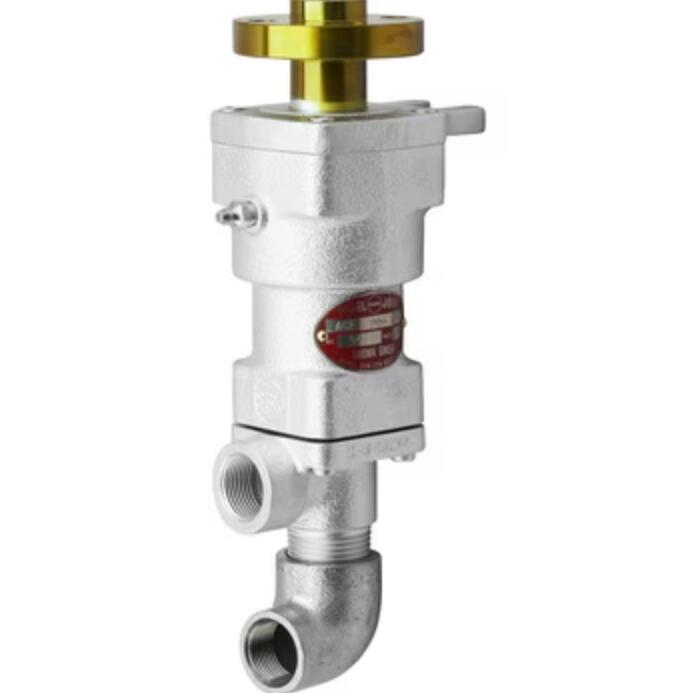

日本SGK昭和技研ACFW2-40A-15A旋转接头
