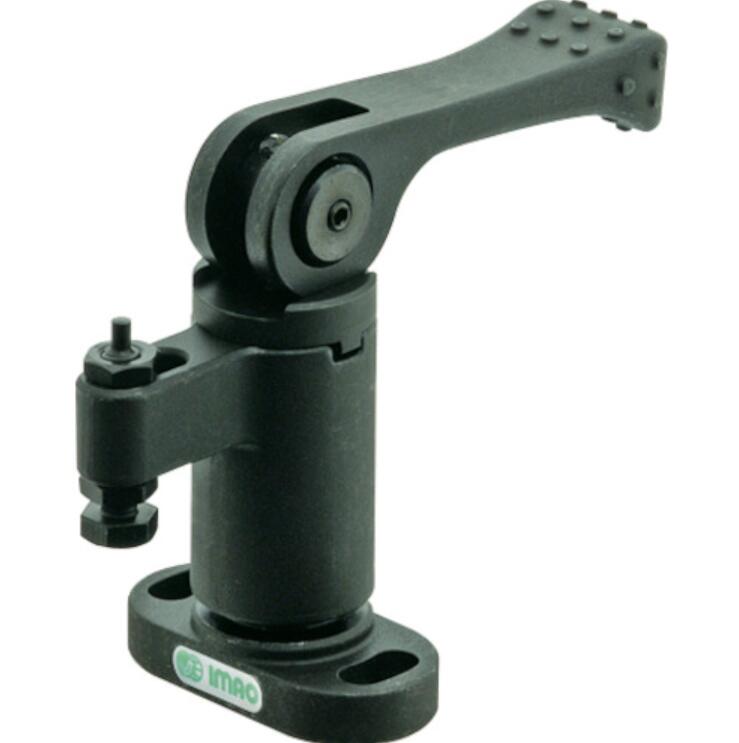

日本进口IMAO今尾QLSWC150VR锁紧夹具15713876121

日本进口IMAO今尾QLSWC150VR锁紧夹具15713876121

日本进口IMAO今尾QLSWC150VR锁紧夹具15713876121

性能参数

夹紧能力

标准夹紧力：3600N（3.6kN）

背面加工允许载荷：最大 3.6kN

夹紧行程：1.5mm（总可调行程）

调节压头螺纹：M5×0.8

夹紧高度（工件压紧面高度）

毛坯点压（短行程）：32.2～34.2mm

精加工平面压紧：31.7～37.4mm

旋转动作

手柄转动 90° 完成锁紧 / 松开

夹臂摆动角度约 70°，避让工件装卸空间大

凸轮自锁结构，切削振动不易松脱

外形尺寸（mm）

底座安装宽度 W：45

总高度 H：131

夹臂长度 L1：35，L2：30

底座安装孔中心距 Dp：34，孔径 2×φ5.3

压头伸出调节行程：0～8mm

整机净重：约 285g

材质与表面处理

本体 / 调节螺栓：S45C 调质淬火，发黑四氧化三铁防锈

夹臂 / 凸轮轴：SCM440 铬钼合金钢淬火，高强度耐冲击

手柄握把：黑色橡胶防滑

防锈衍生型号：QLSWC150VR-NP

全部零件无电解镀镍，防水耐切削液，适合加工中心、潮湿工位、食品设备工装。

产品特点

一键快开快锁：无需扳手，单手 90° 旋转即可压紧工件，量产工装大幅提升换件效率

凸轮自锁越压越紧，铣床、钻床振动工况不松脱

M5 可调压头，适配不同厚度工件，微小高度差补偿

底座双沉头孔，直接锁 M5 螺丝固定在底板 / 治具板

夹臂摆动避让空间充足，取放工件无干涉
