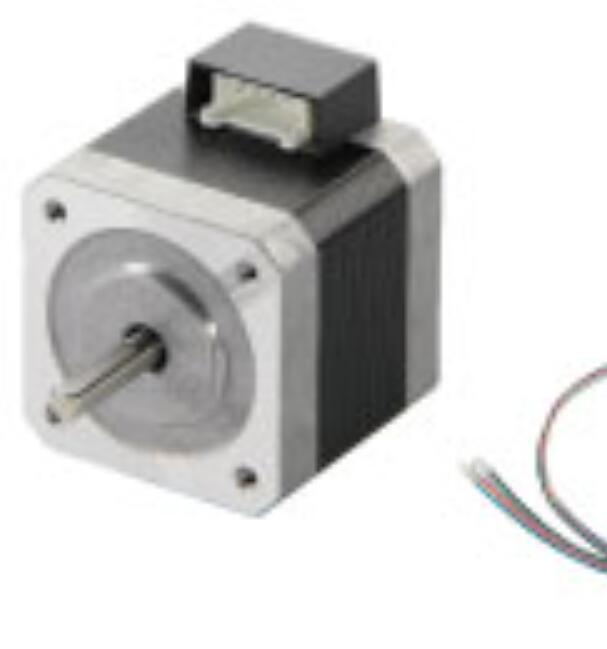

ORIENTAL MOTOR东方马达5相步进电机PKP544MN18B-L详询15713876121

ORIENTAL MOTOR东方马达5相步进电机PKP544MN18B-L详询15713876121

ORIENTAL MOTOR东方马达5相步进电机PKP544MN18B-L详询15713876121

电气性能参数

相数：5 相

基础步距角：0.36°

保持转矩：0.26 N・m（36 oz-in）

每相电流：1.8 A

每相电阻：1.25 Ω

每相电感：3.2 mH

转子惯量：0.052×10⁻⁴ kg・m²

绝缘等级：B 级（130℃）

适配驱动器：CVD544 系列直流 5 相步进驱动器

机械尺寸（mm）

安装法兰：42×42mm，安装孔 M3，孔距 31mm

机身总长：44mm

输出轴：φ5mm，单键槽平位；双出轴

整机重量：0.31kg

出线：L = 长线一体式，无需另购连接器线缆；标准款需单独配 LC5N06E/LC5N10E 线缆

产品优势

5 相结构振动、噪音远低于两相步进，长时间高速运行抖动小

0.36° 细分，无需驱动器超高细分即可实现微米级定位

双出轴设计拓展机械方案，方便加装刻度盘、同步轮

L 一体式长线，控制柜布线简洁，工业设备抗油污、防脱落
