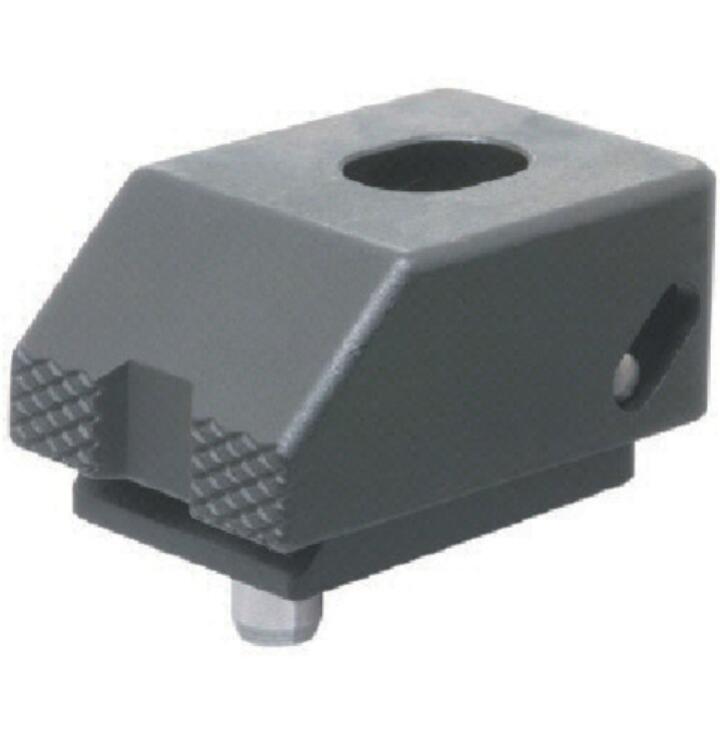

日本IMAO今尾单向侧压夹具CP106-08015详询15713876121
产品详情
日本IMAO今尾单向侧压夹具CP106-08015详询15713876121
日本IMAO今尾单向侧压夹具CP106-08015详询15713876121
日本IMAO今尾单向侧压夹具CP106-08015详询15713876121
性能参数
大夹紧力：7000N（7kN）
允许锁紧扭矩：25 N·m
压紧行程 S：1.5 mm
定位防转销直径：φ6（h7 精度）
整机自重：100 g
外形关键尺寸（mm）
A=35 / B=25 / D=24.5 / E=15 / 螺栓孔 K=M8 / 销孔 H=φ6
材质与工艺
夹具本体：S45C 碳钢，整体淬火回火，表面发黑防锈
压紧端面：锯齿防滑纹理，夹紧工件不打滑、不移位
标配附件：1 片平垫圈
耐磨抗切削油，铣床 / 加工中心湿式工况长期使用
安装结构要点
须加工防转销孔：底座板开 φ6 销孔，装入定位销，防止拧紧时夹具翻转倾倒
锁紧方式：M8 内六角螺栓从上往下锁紧本体，斜面推动前端尖齿侧向顶紧工件
单边侧压，适合工件侧边定位夹紧，不占用工件上方加工空间
产品特点
小体积大夹紧力，紧凑型工装、小型治具侧边固定；
锯齿接触面，铝 / 钢 / 铸件工件夹紧无滑移；
1.5mm 可调行程，适配不同厚度毛坯 / 半成品；
斜面楔紧结构，机床振动下自锁不松脱；
单件独立使用，多件并排可长条形工件多点侧压。
CP106-08015
CP106-10019
CP106-12023
CP106-16025
