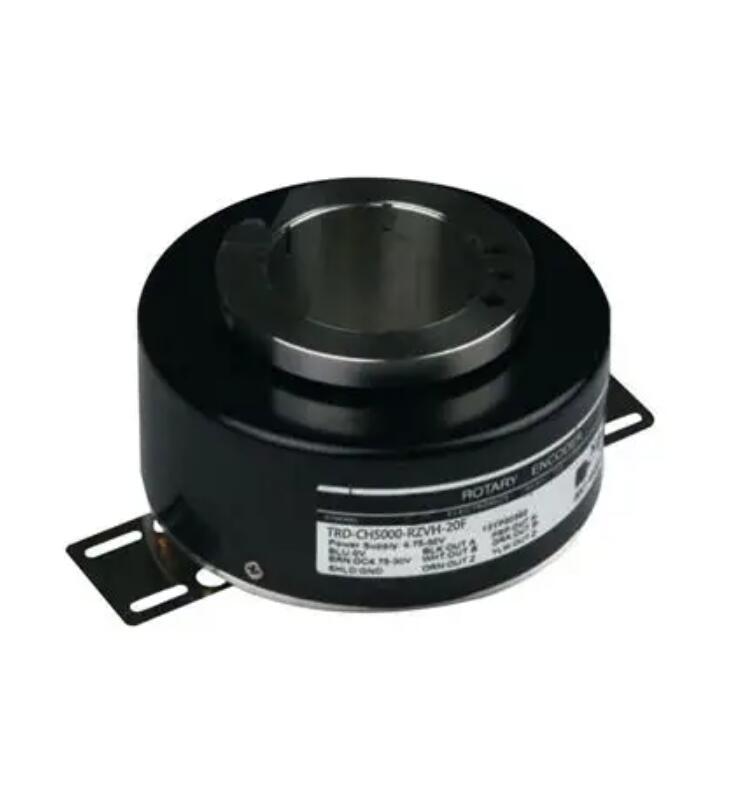

KOYO光洋编码器TRD-CH10000-RZVH-20F-5M平山贸易15713876121
KOYO光洋编码器TRD-CH10000-RZVH-20F-5M平山贸易15713876121
KOYO光洋编码器TRD-CH10000-RZVH-20F-5M平山贸易15713876121
KOYO光洋编码器TRD-CH10000-RZVH-20F-5M平山贸易15713876121
电气参数
供电电压：DC 4.75～30V 宽电压，兼容 5V/12V/24V 系统
输出：A、/A、B、/B、Z、/Z 六路差分信号（HTL）
高响应频率：200kHz
高允许转速：1200 r/min
输出电流：单路最大 ±20mA
上升 / 下降沿：≤2μs（电缆 2m 工况）
相位差：A/B 相 90°±12.5%，Z 相 100%±50% 脉宽
空载消耗电流：≤100mA
机械结构参数
外壳外径：Φ100mm，机身厚度 29mm
贯通空心轴：Φ20mm，可直接套在电机主轴 / 卷筒轴上
安装：F 型板簧浮动支架，缓冲径向偏心
容许负载：径向 140N、轴向 70N
启动转矩：≤0.1N・m
重量：约 1kg
电缆：Φ6mm 双屏蔽耐油 PVC 线，截面积 0.2mm²
环境防护规格
防护等级：IP40
工作温度：-20℃～+85℃
储存温度：-25℃～+90℃
湿度：35～85% RH，无凝露
耐振动：0.75mm 振幅、10～55Hz，三轴各 1 小时
耐冲击：490m/s²、11ms，三轴各 3 次
产品特点
超高分辨率 10000 脉冲，适合高精度速度、定位闭环控制
Φ20 大贯通空心轴，电机、卷筒、收放卷设备免联轴器直装
HTL 差分线驱动输出，长线 5 米传输抗干扰，适配 PLC、伺服计数模块
板簧浮动安装，吸收设备同轴度偏差，延长编码器寿命
宽电压 DC4.75~30V，5V 工控与 24V 通用设备通用
¥4000.00
