销售ORIENTAL东方马达ARD-C步进电机驱动器15713876121

销售ORIENTAL东方马达ARD-C步进电机驱动器15713876121

销售ORIENTAL东方马达ARD-C步进电机驱动器15713876121

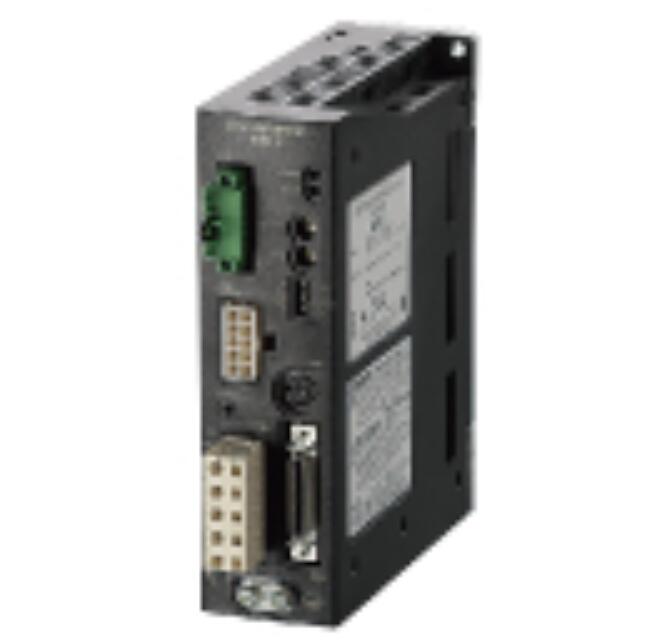

东方马达ARD-C驱动器

基础定位

ARD-C 属于αSTEP AR 系列闭环步进脉冲型驱动器，交流供电脉冲指令控制，适配东方 ARM 系列闭环步进电机，步进 + 闭环伺服特性结合，无需增益调试，低震动、低发热，自动化设备高精度定位常用。

电气规格

供电

主回路电源：单相 AC 200~230V，允许波动 ±10%，50/60Hz 通用

控制回路：外接 DC24V

脉冲输入能力

上位控制器输出类型 高脉冲频率

线驱动差分信号 500kHz（占空比 50%）

NPN/PNP 集电极开路 250kHz（占空比 50%）

出厂默认：负逻辑脉冲输入；支持 CW/CCW 双脉冲、脉冲 + 方向两种指令模式

 I/O 端子配置

通用输入 DI：8 点（原点、限位、使能、报警复位、运转启停等）

通用输出 DO：6 点（定位完成、报警、运转中、刹车释放等）

额外接口：再生电阻接线口、电磁刹车专用端子、编码器反馈口、RS485 调试通讯口

硬件性能

闭环防丢步：内置编码器实时校验位置，不会像普通开环步进丢脉冲，高速、大负载定位稳定

发热降低约 40%，电流动态自适应，长时间运行温升低

平滑驱动算法，微步降噪，震动远低于常规步进；无伺服低频抖动，无需 PID 增益调试

支持大惯量负载，适配转盘、移栽、模组、旋转工装

齐全保护：过流、过压、过载、编码器断线、过热、再生电阻过热，故障硬件报警输出

外形尺寸

高度：160

宽度：45

深度：125

安装孔：2×M4，安装间距 93mm；DIN 导轨卡扣式壁挂两用安装

整机重量：约 0.8kg
