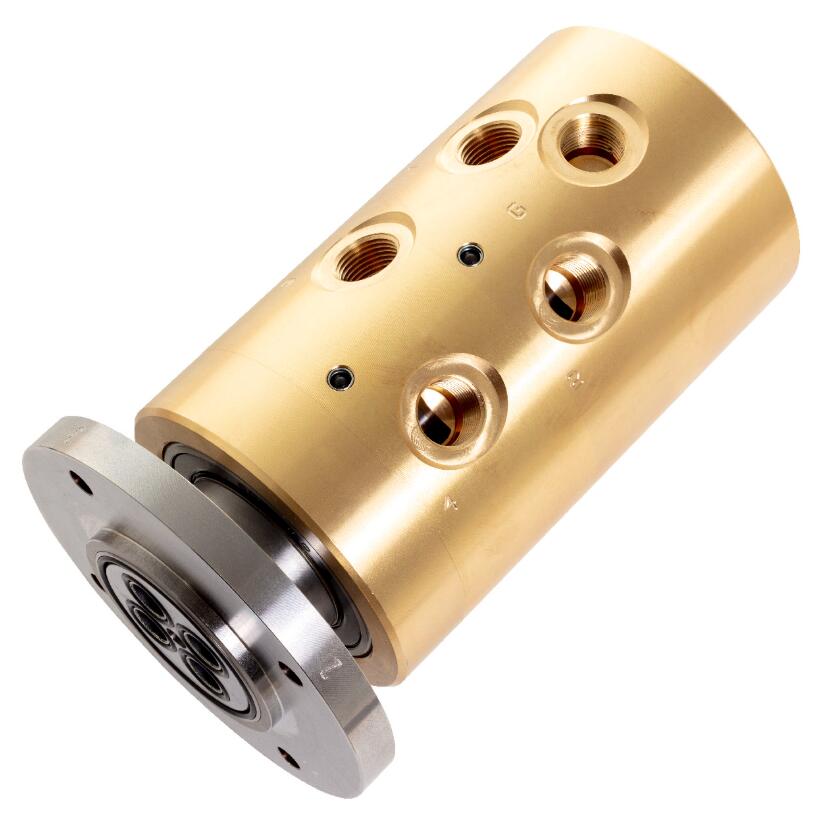

Deublin（杜博林）1379‑860 四通道多介质旋转接头

基础简介

1379‑860 属于1379 系列 4 通路法兰式旋转接头，常用于数控车床卡盘夹紧、主轴气路、液压油路、真空管路、工装冷却多路介质回转输送；通道 2‑3 带有隔离泄放口，可以同时输送两种介质

技术参数

通路与接口

通道数量：4 路独立通道

静态侧入口：G3/8‑19 管螺纹

转子安装法兰：法兰外径 110 mm，定心轴径 60 mm

外壳外径：88 mm

整体总长：176 mm

工况规格

负压真空 ‑0.95 bar 80℃

高允许转速：250 rpm

适用介质：空气、液压油、冷却水、负压真空

结构材质与结构特点

主体壳体黄铜材质、转子不锈钢，耐锈蚀

密封面硬铬淬火处理，弹性体加压式密封圈

双组宽距滚珠轴承，可以承受较大径向侧向载荷

2 号、3 号通道中间设置泄压隔层，油路、水路、气路可分开两路介质互不串流

法兰固定式安装、径向侧面开孔进出油口
