东方马达2GN9S

型号释义

2：适配 60‑mm 法兰 6W（2IK6GN‑SW2）电机

GN：World‑K 系列平行轴标准齿轮减速头

9：减速比 9：1

S：标准实心输出轴款式

技术参数

适配电机：6W 2IK6GN 系列感应马达

减速比：9

法兰安装尺寸：60×60 mm

输出轴：φ8 mm 实心圆轴

大容许输出扭矩：3.0 N·m

齿轮传动效率：81%

高允许输入转速：1500 r/min

50Hz 电机：输出转速 = 1200÷9=133 rpm

60Hz 电机：输出转速 = 1500÷9=167 rpm

轴承负载

轴端 10mm 处径向允许载荷：50 N

轴端 20mm 处径向允许载荷：80 N

轴向允许载荷：30 N

使用寿命：标准工况 10000 小时

外形安装尺寸（单位 mm）

法兰：60×60，4‑φ4.5 安装通孔

输出轴直径 φ8，轴伸出长度 32

减速箱厚度：减速比 3‑18 厚度 L=30；25‑180 厚度 L=40，本品厚度 30

orientalmotor东方马达2IK6GN-SW2感应电机

orientalmotor东方马达ARM46AC-T7.2i闭环减速步进电机

ORIENTAL东方马达5IK90GE-CW2TE单相感应马达

ORIENTAL东方马达PK543AW-T7.2五相TH齿轮减速步进电机

ORIENTALMOTOR东方马达MRS18-TUL工业级轴流散热风.扇

东方马达ORIENTAL电控柜风扇模组C-MU925S-11-PEWG

东方马达ORIENTAL伺服驱动器AZD2A-KS3

ORIENTALMOTOR东方马达PK596HNAW步进电机

ORIENTALMOTOR东方马达DSCD40EC单相交流调速控制器

销售ORIENTAL东方马达ARD-C步进电机驱动器

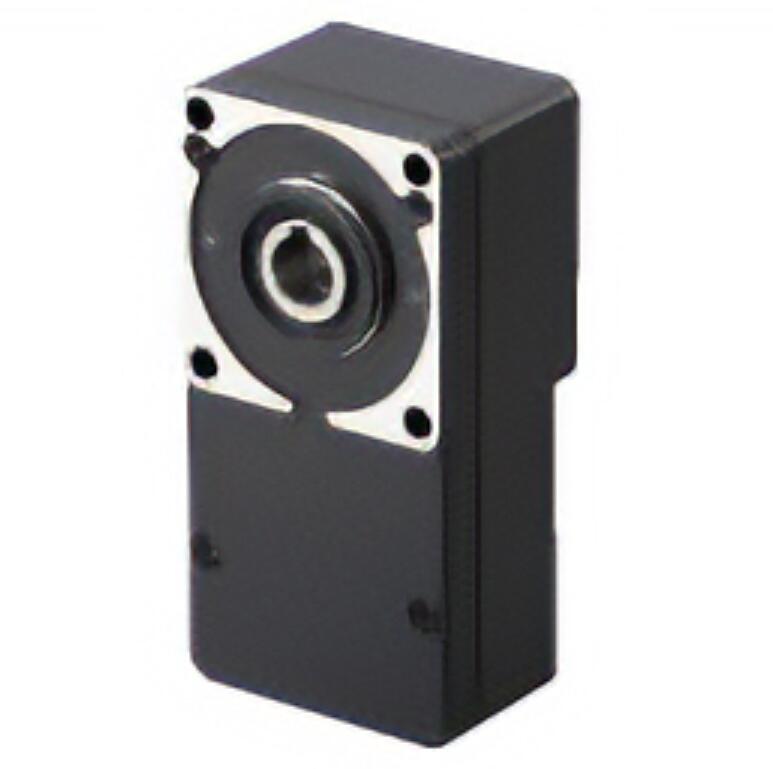

ORIENTALMOTOR东方马达GFS5G30FR/BLHM5100K-GFS空心轴平头减速机
