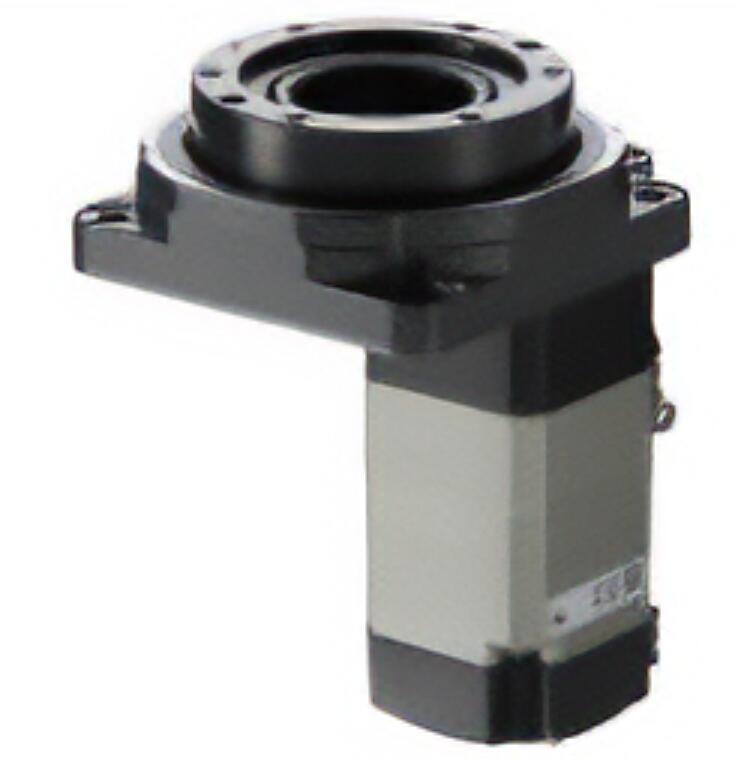

东方马达 DGM85R‑AZMK

基础信息

品牌：ORIENTAL‑MOTOR 东方马达

安装法兰规格：85 mm

减速比：18‑1

配套驱动器：AZD‑KX

防护等级：IP40

性能参数

重复定位精度：±15 arc‑sec（±0.004°）

空回间隙：2 arc‑min（0.033°）

角度传输精度：4 arc‑min（0.067°）

允许轴向推力负载：500 N

允许倾覆力矩：40 N·m

转盘端面跳动、内孔跳动：≤0.015 mm；转盘平行度≤0.03 mm

供电规格：驱动器 DC24V；刹车 DC24 V±5%，刹车电流 0.08A、常闭断电制动

工作环境：0~+50℃，无凝露、无腐蚀性气体

型号释义

DGM：DGII 中空旋转平台系列

85：法兰安装尺寸 85 mm

R：侧向电机布置

AZ：搭载 AZ 闭环步进电机

M：内置电磁断电刹车

产品特点

大口径中空通孔，线缆、气管可从转轴中间穿过，节省布线空间

高刚性转盘轴承，可承受较大倾覆载荷，适合工装、载盘直接安装

RS‑485 通讯，驱动器可监控转速、位置、转矩、温度、报警代码

低振动、低温升，支持长时间连续运转，免增益调试
