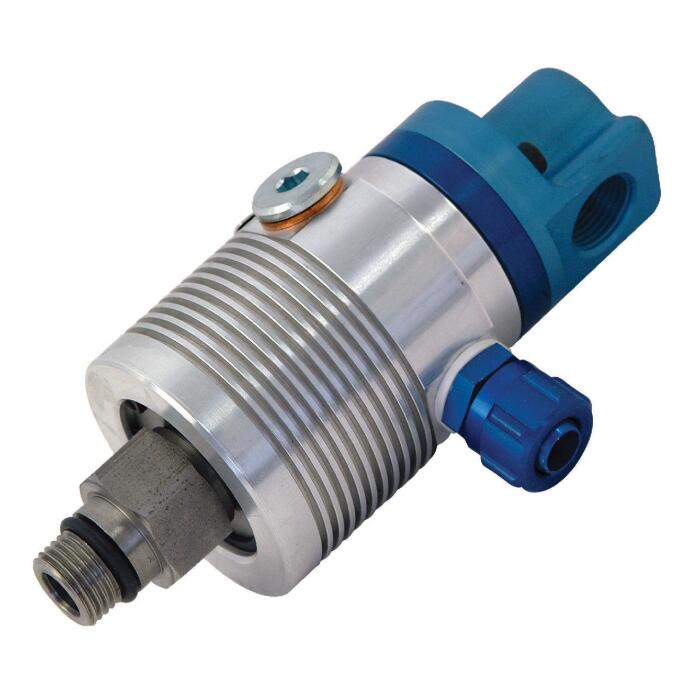

Deublin杜博林1109‑020‑188高速主轴冷却液旋转接头
型号释义
1109=Pop‑Off 脱开式单通路冷却介质旋转接头；020代表转子螺纹 M16×1.5 ；188定位导台 18mm、壳体接口 G3/8‑19 英制管螺纹
技术参数
通路结构 单通道、直通无堵塞流道，不易堆积铁屑杂质
适配介质 水溶性切削冷却液、MQL 微量油雾润滑
高转速 20000 rpm；双组 ABEC‑7 (P4 级) 精密角接触轴承
工作压力 冷却液高 103.4 bar；MQL 油雾上限 10 bar
高介质温度71℃
标准流量 常规 82 L/min；高压工况 24.3 L/min
过滤要求 ISO4406 17/15/12，杂质大粒径≤60μm
密封材质 碳化硅‑碳化硅平衡式机械密封
外壳材质 阳极氧化铝合金散热壳体
螺纹 & 安装尺寸（mm）
转子旋转端：M16×1.5 LH，定位导台 φ18 mm
壳体进水口：G3/8‑19（轴向进水）
侧面 3 个排气孔：G1/4‑19
外壳外径：53.5
整机总长：135
转子螺纹段长度：30
转子六角对边：24 mm（扳手位）
结构特点
迷宫防尘结构 + 泄压排气孔，隔绝切削液、铁屑侵蚀轴承
转子螺纹，适配机床主轴正向旋转，运转时螺纹越转越紧、不会松脱
全通径直通流道，没有内部隔断，大颗粒杂质不容易卡滞密封面
轴承独立防护结构，冷却液不会侵入轴承腔体
适用场景
立式加工中心、数控车床主轴中心出水、深孔钻设备、MQL 微量润滑设备；属于转子螺纹安装式高速内冷旋转接头。
