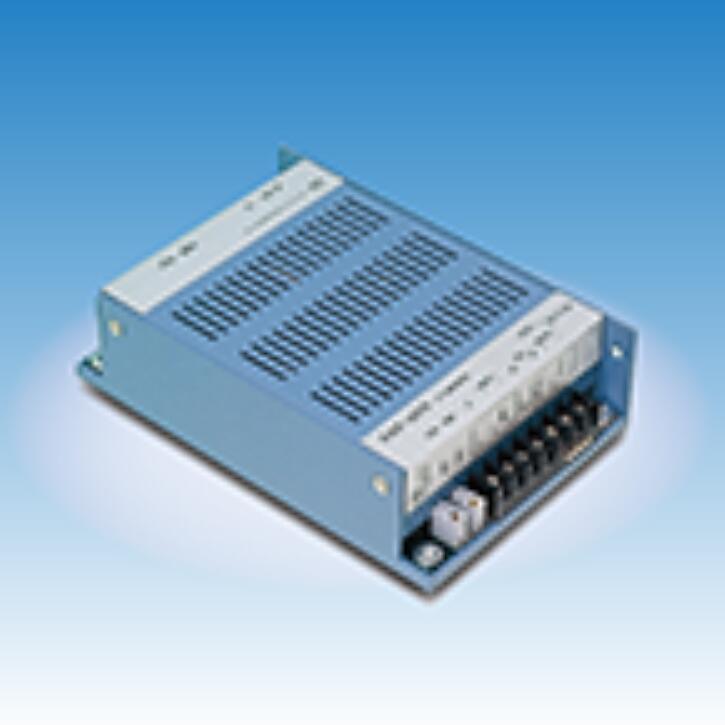

日本COCORESEARCH折线函数信号转换器APZ‑211A‑IAF详询15713876121

日本COCORESEARCH折线函数信号转换器APZ‑211A‑IAF详询15713876121

日本COCORESEARCH折线函数信号转换器APZ‑211A‑IAF详询15713876121

型号释义

APZ‑211A 为主机基础型号，后缀代表输入规格

‑IAF：4‑20mA 电流输入完整版套装（外壳 + 端子 + 全套配件）

HAF：0‑5V 电压输入；EAF：0‑10V 电压输入

产品简介

属于多点折线式非线性校正模块，可自定义20 段拐点曲线，用来修正压力、流量、热敏类传感器的非线性信号，输出标准工业模拟量

技术参数

输入规格

输入信号：4‑20mA 直流电流

输入采样电阻：内置 250Ω

大输入过载：±30V

采样精度：16 位 AD，整机精度 ±0.1% FS

通用输出（三版本输出一致，可自由设定）

可选输出模式：

电压：0‑5V / 0‑10V

电流：4‑20mA

电压输出负载≥4.7kΩ

电流输出大负载 560Ω

输出线性误差≤±0.1% FS

硬件电气参数

供电：宽幅交流 AC85‑250V，功耗≤10VA

曲线能力：最高 20 个拐点自定义折线插值

附加通道：隔离型比较器开关量输出

绝缘耐压：AC500V‑1min 光电隔离

工作环境：0~+50℃、无凝露

本体尺寸：104 × 156 × 44 mm

参数配置：需要专用编程器 PL‑2A 上传转换曲线

常规用途

传感器非线性信号补偿（流量、压力、液位、温度）

非标模拟信号自定义换算、工程单位标定

工控系统 4‑20mA 回路信号调理
