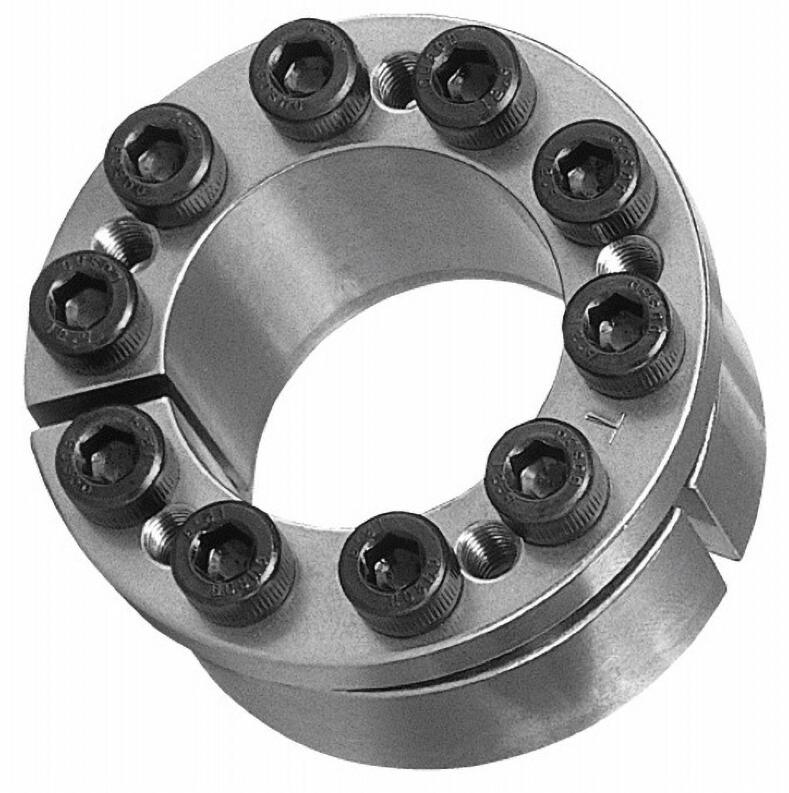

椿本 TSUBAKI PL005X016KE‑KP 胀紧套

日本椿本 KE‑KP 系列，无电解镀镍防腐款，摩擦式无键联结件，免键胀套

基础信息

品牌：TSUBAKI（椿本链条，日本）

型号：PL005X016KE‑KP

系列：KE‑KP（无电解镍镀层，防锈，洁净环境可用）

含义解析：PL=Power‑Lock 胀紧套；005 = 适配轴径 φ5mm；016 = 外径 φ16mm；KE‑KP = 镀层规格

产地：日本原装进口

用途：伺服电机、步进电机、传动轴、轮毂无键锁紧，依靠摩擦力传递扭矩，无需平键

尺寸参数

| 适配轴径 d | Φ5 mm |

| 产品外径 D | Φ16 mm |

| D1（大外径） | 18.5 mm |

| 总长 L | 13.5 mm |

| L2 | 12 mm |

| ℓ | 8 mm |

| Lt | 16.5 mm |

| 重量 | 0.02 kg |

| 锁紧螺栓数量 | 3 颗 |

项目参数

| 额定传递扭矩 Mt | 7.5 N·m|

| 螺栓锁紧扭矩 Ma | 1.86 N·m |

| 轴侧面压力 | 223 MPa |

| 适用轴公差 | h6、h7、js6、k6、m6；h9‑h10 扭矩降为 90% |

| 轮毂孔公差 | H8 |

材质与镀层

本体：钢材

表面处理：无电解镀镍（KP），防锈优于普通发黑 KE 款，适合简易洁净室、潮湿环境

普通版：PL005X016‑KE（无镀镍），‑KP 代表镀层升级款

产品特点

1. 自带自动定心功能，轮毂装配不会发生轴向位移

2. 外径小、结构紧凑，适合小功率伺服、步进电机输出轴

3. 拆装便捷，可重复使用
