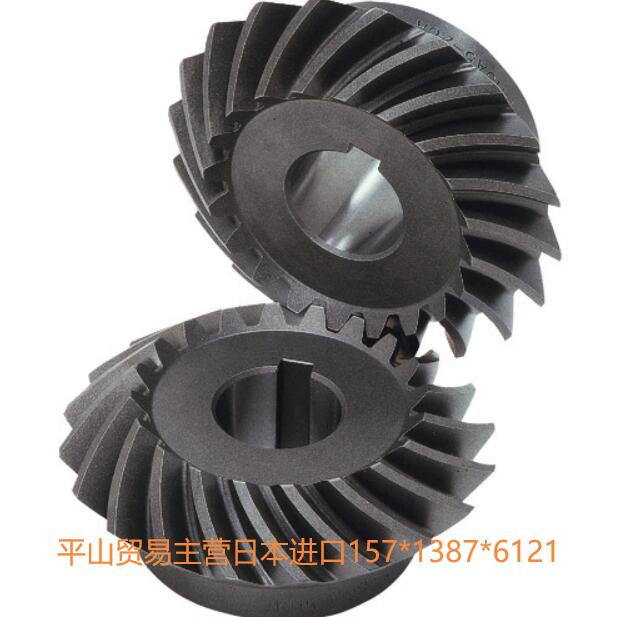

全新日本KHK小原齿轮MMSB1.5-20R螺旋等径锥齿轮15713876121
全新日本KHK小原齿轮MMSB1.5-20R螺旋等径锥齿轮15713876121
全新日本KHK小原齿轮MMSB1.5-20R螺旋等径锥齿轮15713876121
MMSA/MMSB 系列，日本 KHK 小原，成品渗碳淬火格里森弧齿等径锥齿轮，90° 直角传动，速比 1:1KHK齿轮
型号拆解
MMSB：BK 型轮毂，带平键槽
1.5：模数 m=1.5
20：齿数 Z=20
R：右旋螺旋；L = 左旋，成对啮合必须一 R 一 L
基础尺寸 & 规格
模数：m1.5｜齿数：20｜传动比：1:1，90° 相交轴
压力角：20°，螺旋角 35°
内孔 A (H7)：φ12mm
键槽：4×1.8mm（标准平键）
轮毂径 B：φ25mm
分度圆直径 C：φ30mm
齿顶圆 D：φ31.9mm
组装距离 E：28mm
总长 F：18.48mm
齿宽 J：7mm
重量：0.052 kg
背隙：0.05～0.15 mm
固定螺纹：2-M4 紧定螺丝孔
材料与热处理
材质：SCM415 铬钼钢
热处理：整体渗碳淬火，齿面硬度 HRC55~60，耐磨抗疲劳，成品可直接装配；轮毂、非齿面可二次追加工
精度等级：JIS 4 级
容许扭矩
弯曲强度许容扭矩：7.74 N·m
齿面强度许容扭矩：7.34 N·m
特点与应用
弧齿螺旋伞齿轮：运转平稳、噪音低、承载优于直齿伞齿轮
成品出货，孔、键槽、紧定孔全部加工完成，直接装配
适用：自动化设备、检测工装、小型机床、输送机构 90° 转向传动
¥350.00
