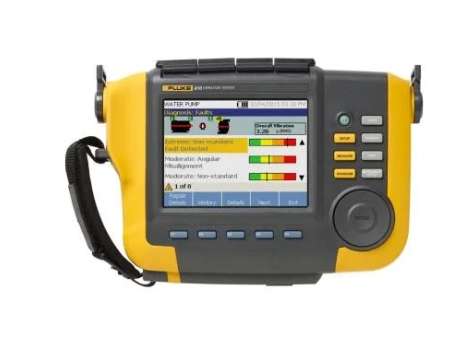

美国FLUKE 振动测试仪 Fluke 810 测振仪 电/微详询15136225125

主要特性

对常见机械故障（轴承、失中、不平衡、松动）实现板载识别和定位，使维护工作专注于故障根源，减少计划外停机

通过总体振动等级，您可以直接从诊断屏幕快速评估机器总体运行状况

严重程度标尺具有四个严重性等级，帮助您确定维护工作的优先顺序

为技术人员提供正确的维修措施建议

详细的诊断报告和频谱图，帮助确认数据质量，并缩小故障根源的范围

板载关联敏感度，有助于为新用户提供实时提示和指导

机器速度配置灵活，能够测试广泛的资产，包括皮带传动、齿轮箱及锥齿轮

2 GB 可扩展板载存储器为存储机器数据提供了足够空间

自检功能确保性能良好和工作时间更长

激光转速计可以准确地测量机器运行速度，从而提高诊断的精确度

三轴加速度计的测量时间比单轴加速度计减少 2/3

Viewer PC 软件扩展了数据存储和跟踪容量

产品规格: Fluke 810 测振仪

诊断技术指标

标准故障 不平衡、松动、失中和轴承故障

分析 电动机、风扇、鼓风机、皮带和链条驱动器、变速箱、联轴器、离心泵、活塞泵、滑片泵、螺旋桨泵、螺杆泵、旋转式螺纹/齿轮/凸轮泵、活塞式压缩机、离心式压缩机、螺杆式压缩机、紧密连接的机器、心轴

机器转速范围 200 rpm 至 12000 rpm

诊断详情 纯文本诊断，故障严重度等级（轻度、中度、严重、极严重），维修详情，引用的峰值，频谱

电气技术指标

量程变换 自动

A/D 转换器 4 通道，24 位

可用带宽 2 Hz 至 20 kHz

采样 51.2 Hz

数字信号处理功能 自动配置的防失真滤波器、高通滤波器、抽样、重叠、加窗、FFT 和平均

采样率 2.5 kHz 至 50 kHz

动态范围 128 dB

信噪比 100 dB

FFT 分辨率 800 线

频谱窗口 汉宁窗 (Hanning)

频率单位 Hz、orders、cpm

振幅单位 in/sec、mm/sec、VdB（美国）、VdB*（欧洲）

非易失性存储器 SD 微型存储卡、2 GB 内存 + 用户扩展存储槽（附加存储空间）

通用技术指标

尺寸（高 x 深 x 宽） 18.56 x 7.00 x 26.72 cm (7.30 x 2.76 x 10.52 in)

重量（含电池） 1.9 kg (4.2 lb)

显示屏 ¼ VGA，320 × 240 色（对角线 5.7 英寸）LED 背光 TFT LCD

输入/输出连接 三轴传感器连接 4 针 M12 连接器

单轴传感器连接 BNC 连接器

转速计连接 Mini DIN 6 针连接器

PC 连接 Mini ‘B’ USB (2.0) 连接器

电池 电池类型 锂离子，14.8 V，2.55 Ah

电池充电时间 3 小时

电池放电时间 8 小时（在正常情况下）

交流适配器 输入电压 100 VAC 至 240 VAC

输入频率 50/60 Hz

操作系统 WinCE 6.0 Core

语言支持 英语、法语、德语、意大利语、日语、葡萄牙语、简体中文、西班牙语

保修期 三年

环境指标

工作温度 0 °C 至 50 °C（32 °F 至 122 °F）

存储温度 -20 °C 至 60 °C（-4 °F 至 140 °F）

工作湿度 10% 至 95% 相对湿度（无冷凝）

机构认证 CHINA RoHS、CSA、CE、C TICK、WEEE

电磁兼容性 EN 61326-1:2006, EN 61010:1:2001 第 2 版。

传感器技术规格

传感器类型 加速计

灵敏度 100 mV/g（±5%，25 °C）

加速度范围 80 g 峰值

幅度非线性度 1%

频率响应 Z 2 至 7,000 Hz ±3dB

X，Y 2 至 5,000 Hz ±3dB

电源要求 (IEPE) 18 VDC 至 30 VDC，2 mA 至 10 mA

偏置输出电压 12 VDC

接地 外壳接地

传感元件设计 PZT 陶瓷/剪切式

外壳材料 316L 不锈钢

固定件 10-32 电容性内六角头螺丝、2 极稀土磁铁（48 磅拉拔强度）

输出接头 4 针，M12

匹配连接器 M12 - F4D

非易失性存储器 TEDS 1451.4 兼容

振动限值 500 g 峰值

冲击限值 5000 g 峰值

电磁灵敏度，等效 g 100 微克/高斯

密封性能 气密密封

温度范围 -50 °C 至 120 °C（-58 °F 至 248 °F）±7%

保修期 1 年

转速计技术指标

尺寸（深 x 宽） 2.86 x 12.19 cm (1.125 x 4.80 in)

重量 96 g (3.4 oz)，包括电缆

电源 由 810 测振仪供电

检测 Class 2 激光二极管

量程 6.0 至 99,999 rpm

精度 6.0 至 5999.9 rpm ± 0.01% 和 ± 1 位

5999.9 至 99999 rpm ± 0.05% 和 ± 1 位

分辨率 0.1 rpm

有效范围 1 cm 至 100 cm（0.4 in 至 39.27 in）

响应时间 1 s (> 60 rpm)

控件 测量开/关透明按钮

接口 6 针 Mini DIN

电缆长度 50 cm (19.586 in)

保修期 1 年

转速计附件 反光带 1.5 x 52.5 cm (0.59 x 20.67 in)

Viewer PC 软件

最低硬件要求 1 GB 的 RAM

操作系统要求 Windows XP、Vista
