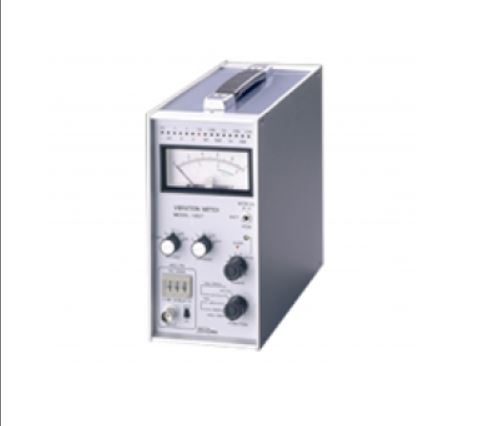

Model-1607A 电荷振动计

是可以同时测量多通道的小型充电振动计。

产品特点

是可以同时测量多通道的小型充电振动计。

测量模式为切换，可测量加速度、速度、位移3种。

不仅可以在宽带上测量，而且可以从微小水平测量到大水平。

内置高通滤波器、低通滤波器，可选择符合测量目的的频带。

因为可以简单地设定传感器的灵敏度，所以很容易区分使用各种传感器。

除了通常的电荷输出型检测器之外，还可以使用前置放大器内置型检测器。

配置

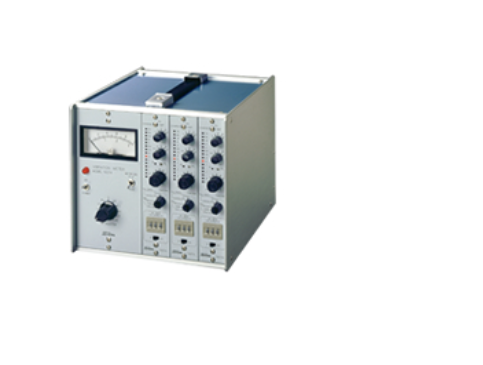

3CH类型配置示例

放大装置Model-1607A 3台子

电源Model-1607A-10M 1台子

３CH收纳盒Model-1607A-23 1台子

※其他10CH中所述修改相应参数的值。

规格

输入背面BNC连接器、电荷/恒流驱动电压信号切换式

电荷输入 PU SENS×1时：1.00～9.99pC/G

PU SENS×10时：10.0～99.9pC/G

最大输入电荷 10,000pC

恒流驱动电压输入 PU SENS×1时：1.00～9.99mV/G

PU SENS×10时：10.0～99.9mV/G

最大输入电压 ±10V（实际上在检测器的测量范围内限制）

恒流电源：2mA ,15VDC (0.4～4mA内部可变）

输出

AC OUT(BNC) 波形输出±1V/全刻度

输出电阻100Ω最大电流5mA

DC OUT(BNC) 电平输出（平均值检波等效峰值输出）

0～1VDC输出电阻100Ω最大电流5mA

过载指示灯 内部电路超过直线区域时LED点亮・自动恢复

加速度1（G）1Hz～50KHz（1dB），2Hz～20kHz（0.5dB）

PU SENS×10:0.0316/0.1～100/316全比例

PU SENS×1:0.316/1～1000/360全比例

加速度2（m/s2）1Hz～50KHz（1dB），2Hz～20kHz（0.5dB）

PU SENS×10:0.316/1/～/1000/360全规模

PU SENS×1:3.16/10/～/1000/3600全规模

速度（cm/s）3Hz～（0.5dB）

PU SENS×10:0.316/1/～/1000/360全规模

PU SENS×1:3.16/10/～/1000/3600全规模

位移1（mm）3Hz～（0.5dB）

PU SENS×10:0.1/0.316/～/316/1000全规模

PU SENS×1:1/3.16/～/360/1000全规模

位移2（mm）10Hz～（0.5dB）

PU SENS×10:0.01/0.0316/～/31.6/100全比例

PU SENS×1:0.1/0.316/～/316/1000全刻度

筛选

高通滤波器（Hz）OUT（1Hz）/3/10/30/100

低通滤波器（Hz）300/1k/3k/10k/OUT（50KHz）

一般

准确度 80Hz,100pC输入的3%以内

校正信号 输出校正用电平可变80Hz正弦波

使用条款 温度：0～50℃

湿度：90%RH小于等于

尺寸、质量 35(W)×177（H）×230（D）mm约0.7kg

电源Model-1607A-10M规格

AC100V内置输入、输出校正用信号，10CH转换式AC仪表

放大器最大10CH驱动、指示计付：0～1,0～3的双重刻度，最小刻度为1/50,1.5级

通过平均值检波等效峰值显示开关”PEAK”,”P-P”显示选择

电源单元尺寸、质量 90(W)×177（H）×230（D）mm约1.1kg

收纳盒质量 3CH模具约1.8kg　6CH模具约2.5kg
