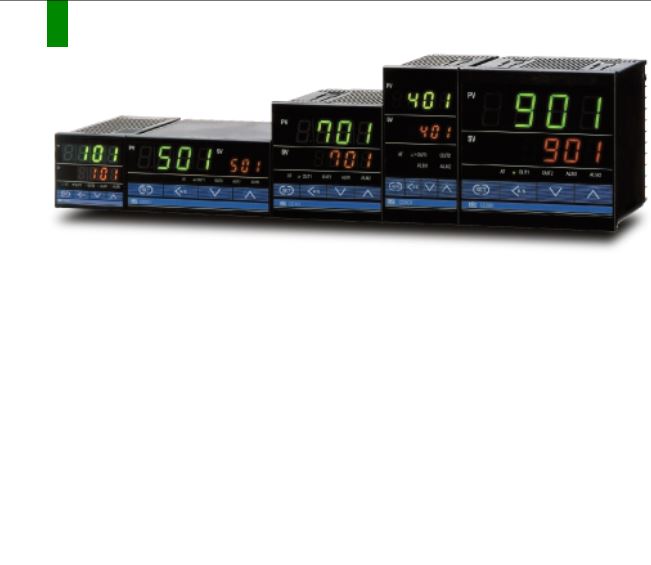

数字显示控制器（温度控制器）

CD系列（CD101 / CD701 / CD901）

测量精度：显示值的±0.3%

取样周期：0.5秒

插件构造

主要特长

装载判断控制状态型的自整定功能

当判断控制状态紊乱时自动实行PID参数的自主整定

装载自整定功能

可以密接安装

能密接安装，有效利用控制盘或操作盘面面积

装载通信功能（RS-485）（供选）

最大能连接31台的通信功能（RS-485）

可选择RKC标准，MODBUS协议

主要规格

输入点数：1点

输入种类：※输入范围参照输入值范围代码表（型号·价格）

1) 热电偶: K, J, T, S, B, E, B, N, W5Re/W26Re, PLⅡ, U, L

2) 测温电阻: Pt100, JPt100

3) 直流电压：DC0～5V, DC1～5V

4) 直流电流：DC0～20mA, DC4～20mA  ※需要外加250Ω阻抗。

取样周期：0.5秒

测量精度：±（显示值的0.3%+1digit）※根据输入·范围不同有差异

输出（OUT1）

1）继电器触点输出：1a触点

2）驱动SSR用电压脉冲输出：DC 0/12V

3）电流输出：DC 0～20mA, DC 4～20mA

4）双向可控硅驱动用触发输出：触发方式  零交叉方式

＜供选规格＞

输出2（OUT2）※加热冷却控制的冷却侧输出

1）继电器触点输出：1a触点

2）驱动SSR用电压脉冲输出：DC 0/12V

3）电流输出：DC 4～20mA

警报输出（最大2点）：温度警报·加热器断线警报·控制回路断线警报

加热器断线警报用CT输入（最大1点）

通信功能：通信方式 RS-485

＜一般规格＞

电源电压（额定）：AC100～240V /AC24V/DC24V

容许周围温度：0～50℃

重量：CD101　约170g

CD701　約290g

CD901　約340g

安全标准：UL　UL61010-1

cUL　CAN/CSA-22.2 NO.61010-1

CE标志：低电压指令（LVD）EN61010-1

EMC指令　EN61326-1
