CHUO中央精机精密滑台平台LT-112青岛平山郭-158-54210565
产品详情
CHUO中央精机精密滑台平台LT-112青岛平山郭-158-54210565
CHUO中央精机精密滑台平台LT-112青岛平山郭-158-54210565
CHUO中央精机精密滑台平台LT-112青岛平山郭-158-54210565
説明
移動ガイドにアリ溝（D-T方式）を使用した移動ユニットです。
送り方式にラックピニオンを使用しており、大きな移動量が得られます。
カメラ、センサなどの位置決め用途に広く利用いただけます。
任意の位置で保持力の高いレバー式クランプによる固定が可能です。
送り方式にラックピニオンを使用しており、大きな移動量が得られます。
カメラ、センサなどの位置決め用途に広く利用いただけます。
任意の位置で保持力の高いレバー式クランプによる固定が可能です。

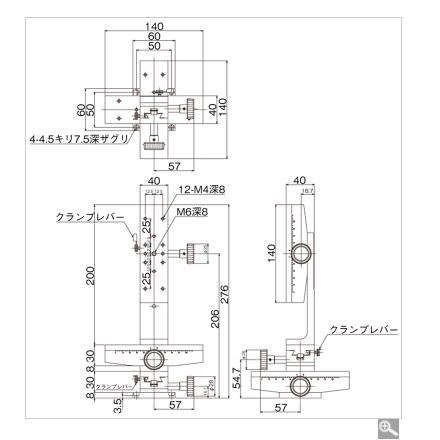

仕様
| 移動方向 | XYZ軸3方向 |
|---|---|
| ステージ面 | 40mm×140mm |
| クランプ方式 | レバー式 |
| 操作部取付位置 | 片ハンドル |
| 移動機構/送り方式 | ラックピニオン式 |
| 移動量 | ±50 mm |
| 移動量/ツマミ１回転 | 約18mm |
| 目量 | バーニヤ読み0.1mm |
| 感度 | 0.1mm |
| 移動ガイド | アリ |
| 移動精度 | 真直度0.03mm |
| 耐荷重 | 19.6N（2kgf） |
| 質量 | 1.74kg |
| 主要材質/表面処理 | アルミ合金／黒アルマイト梨地 |
| 標準付属品 | 六角穴付ボルト（本体固定用）M4 4本 |
¥2930.00
