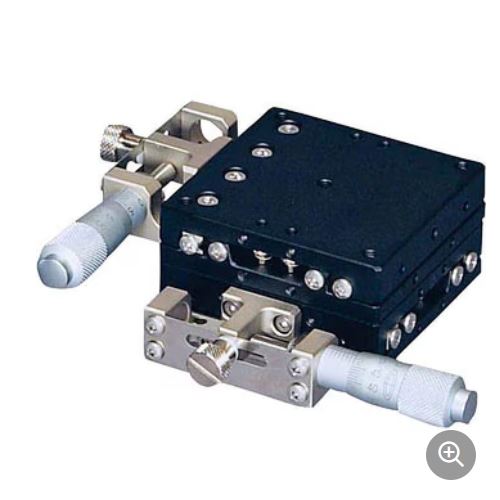

CHUO中央精机XY滑台LD-6047-S1青岛平山郭-158-54210565

货号: #LD-6047-S1

库存: 31

品牌:

¥4470.00 ¥2950.00

简介

CHUO中央精机XY滑台LD-6047-S1青岛平山郭-158-54210565

分类: 工控传动,

产品详情

CHUO中央精机XY滑台LD-6047-S1青岛平山郭-158-54210565

説明

HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。
標準型、対象型があり左右対称が構成できます。
送り方式は送りねじ、標準マイクロ、ファインピッチマイクロがあります。
クランプ方式は板クランプ、操作側クランプがあります。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

仕様

ステージ面	60mm×60mm
クランプ方式	板クランプ
操作部取付位置	サイド
移動機構/送り方式	CMH-13RM（標準マイクロメータ）
移動量	±6.5mm
移動量/ツマミ１回転	0.5mm
目量	マイクロメータ式0.01mm
感度	0.003mm
移動ガイド	HG-VCR（V溝とクロスローラ）
移動精度HV	真直度（水平･垂直）0.002mm
モーメント剛性	ヨー剛性　0.10sec/N・cm、ピッチ剛性　0.40sec/N・cm、ロール剛性　0.40sec/N・cm
平行度	0.050mm
運動の平行度	0.020mm
XY直交度	0.010mm
耐荷重	58.8N（6kgf）
質量	0.42kg
主要材質/表面処理	アルミ合金／黒アルマイト梨地
標準付属品	検査合格証六角穴付ボルト（本体固定用）M4　4本
