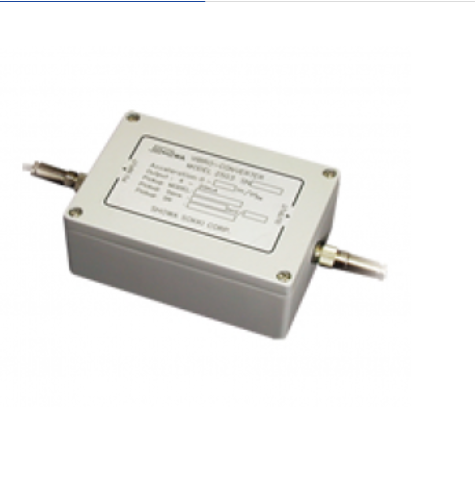

Model-2503 双频变换器

振动加速度、速度、位移的值为4～20mA的规格化距离的幂函数。以测量模式、传感器、测量范围、频率等最佳规格制作。产品特点

不仅仅是一般的振动监视系统，环境严厉的地方的测量，本质安全防爆对应也能使用等多用途。

双频变换器MODEL-2503是能够应对多种传感器规格的系统。

本质安全防爆检测器MODEL-2450EX在危险场所设置的检测器、屏障（安全保持器）以及MODEL-2503对较大场景进行渲染期间已观察到该故障。

输出为DC4-20mA除此之外，振动产生波形AC±2V的2个系统，不仅仅是在数字监视器上的观测，各种各样的PLC等已弃用的函数的缺少的支持。设备的IoT也会为应对做出贡献。

配置1

本质安全防爆系统

双频变换器 MODEL-2503

防爆压电型检测器 MODEL-2450EX

屏障 NZB2-26R430

选项卡页面上创建或编辑条目

中继箱 MODEL-TBB

数字监视器 MODEL-2590C

使用本质安全防爆检测器的系统构成图

防爆等级Exia II CT4中所述修改相应参数的值。

配置2

低频测量系统

双频变换器 MODEL-2503

低频加速度检测器 MODEL-2400A

使用低频用振动检测器的系统结构图

低频振动检测器MODEL-2400A使用的系统是以低频振动的测量和经常监视为目的而构成的。2Hz中描述的场景，使用下列步骤创建明细表，以便在概念设计中分析体量的周长。

规格

本质安全防爆传感器MODEL-2450EX使用系统

使用检测器 放大器内置加速度检测器MODEL-2450EX

灵敏度：约5mV/(m/s2)TYP.

防爆等级 Exia II CT4

测量模式及测量范围 根据型号编码表选定

频率特性 加速度模式：5Hz～8kHz

速度模式：10Hz～1kHz

位移模式：10Hz～500Hz

低通滤波器 截止频率；标准1kHz(加速度模式专用）

AC 输出 ±2V/全刻度

DC输出 4 ～ 20mA/0 ～全刻度

或者连接到数字监视器，显示0～全比例

电源 转换器；DC18V～30V, 50mA max.

显示器；AC85V ～ 264V, 50/60Hz, 15VAmax.

工作温度 检测器；80℃max.,转换器及显示器-10℃～50℃

低频检测器MODEL-2400A使用系统

使用检测器 低频加速度检测器MODEL-2400A; 100mV/(m/s2)

测量模式及测量范围 根据型号编码表选定（例：4～20mA/0～200µm）

频率特性 位移模式；2Hz～200Hz

AC 输出 ±2V/全刻度

DC输出 4 ～ 20mA/0 ～全刻度

或者连接到数字监视器，显示0～全比例
