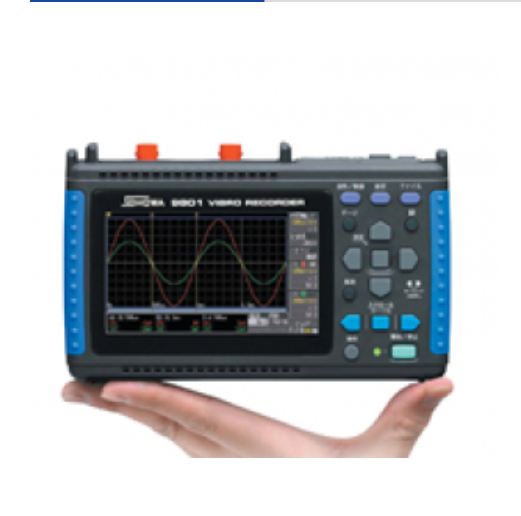

Model-9801 振动波形记录器

小巧易用，且高采样。是最适合现场数据收集的振动波形记录仪。

规格

基本规格

测量功能

输入方式/CH数 存储器记录器、记录器

2频道

最高采样速度 1M Sample/秒（1μ，所有频道同时）

存储容量 12bit×2M字/CH

备份功能 时钟、设定条件、波形数据

外部控制端子 端子台、外部触发输入、触发输入输出

接口，接口 USB:UB2.0合规性HighSpeed支持

功能：PC连接CF把卡的文件PC转发到

环境条件（无冷凝） 使用温湿度范围：0～40℃、80%RH小于等于

保存温湿度范围：-10～50℃，80%RH小于等于

功耗 AC适配器9786：AC100～240V（50/60Hz）

电池组9780：连续使用时间：约2小时

DC12V系：DC10～16V（连接电缆按订单生产）

符合标准 Safety:EN61010

EMC:EN61326,EN61000_3_2,EN61000_3_3

充电时间（9780）200分钟（25℃参考值）AC使用适配器9786

外形尺寸、质量 尺寸：约176W×101H×41Dmm

重量：约600g（安装电池组9780时）

附属品 AC适配器9786、挂件、USB电缆

应用盘（专用于波形处理器9801）

使用说明书

输入部（准确度为23±5℃80%RH以下，接通电源30分钟后规定，准确度保证期间1年）

输入端子 绝缘BNC端子

测量范围 10mV～50V/DIV、12范围，全尺寸（F.S）：10DIV

低通滤波器：5/50/500/5kHz

精度、频率特性 DC振幅：±0.5%F.S. DC～50ｋHz-3dB

输入电阻、容量 输入电阻：1MΩ、输入容量：7pF

输入联接 DC/GND

最大输入电压 DC400V(在输入端子间施加也不会损坏的上限电压）

对地间最大额定电压 AC,DC 300V CATII

存储记录器功能

时间轴 100μs～5min/DIV 20范围、时间轴分辨率：100点

/DIV,时间轴扩大：×2～×10，压缩1/2～1/1000

采样周期 时间轴范围的1/100（最高1μs周期，全CH同时）

记录长度 20～20,000DIV中描述的场景，使用下列步骤创建明细表，以便在概念设计中分析体量的周长

预触发 可在触发器之前进行记录，相对于记录长度为0～100%

其他 电压轴扩大×2～×10，压缩（1/2,1/5）

外部存储 设定条件、测定数据（文本和二进制）、画面数据

画面复制 将主机的显示画面以压缩位图的形式CF保存到卡

缩放 输入值可以从电压转换为加速度等物理量

自动保存 可能的

波形监视器 可在波形画面上一边监视波形一边进行设定

记录显示部

显示 4.3类型WQVGA-TFT彩色液晶（480×272点）

显示分辨率 波形部：20DIV(时间轴）×10DIV(电压轴）

１DIV=20dot×20dot

触发功能

触发模式 单发、连续

触发源 模拟输入2CH,外部触发（2.5V下降或端子短路），

每个源ON/OFF

触发器类型 电平：设定电压的上升或下降

窗口触发：进入或退出等级上限值、下限值时

其他功能 捕捉触发前后预触发功能、触发输出

波形处理器（9801附带的软件规格）

工作环境 Windows 2000,XP,Vista(32bit版本）可动作PC (*2)

文件导入 9801保存的波形数据（二进制格式、扩展名MEM)

幻灯片显示 能够依次显示同一文件夹内波形文件

文本转换 数据转换格式：CSV,可抽取数据
