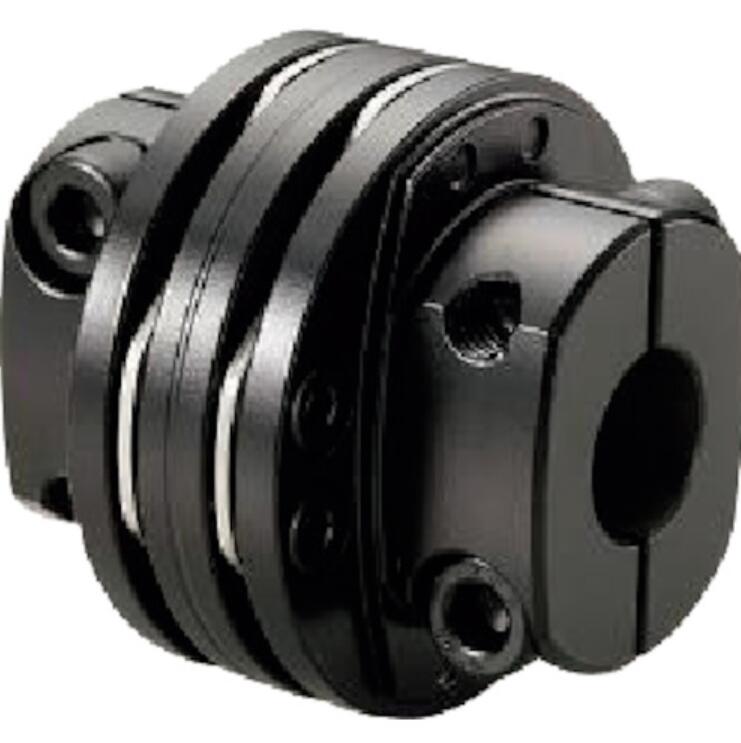

日本 SAKAI 酒井 TCD-100B-20×24 双膜片零背隙联轴器完整参数

基础信息

品牌：酒井製作所 SAKAI

结构：双叠片弹性膜片，无间隙传动，适配伺服 / 丝杆高精度传动

大外径 AΦ100法兰外圆直径

总长 L99联轴器整体长度

单侧法兰厚度 E71轮毂总厚度

中间膜片段宽度56弹性体区间长度

锁紧螺丝规格M12两端夹紧螺栓标配 M12 内六角

轴孔d1=20、d2=24无键槽，抱紧式固定；可按需加工平键

整机净重2.62kg

基础参数

额定允许扭矩320 N·mTCD-100B 全系统一额定扭矩

转速10000 r/min

允许径向偏心0.20mm安装同轴度大偏差

允许角度偏斜1.0°两轴夹角补偿上限

允许轴向伸缩±1.47mm热胀冷缩、轴向窜动补偿

扭转刚度1.2×10⁵ N·m/rad高刚性，定位无滞后

结构特点

零背隙：抱紧夹持，无间隙，适合 CNC、磨床、慢走丝进给轴精准定位；

三轴补偿：同时兼容径向、角度、轴向安装不对中，保护电机轴承与丝杆；

免键安装：光轴直接夹持，拆装便捷；支持后期按需铣键槽；

耐高温、耐切削液，可长期用于机床油温、潮湿加工环境。

适用场景

大功率伺服电机、步进电机搭配滚珠丝杠传动；

龙门加工中心、大型火花机、长行程慢走丝 Z/X/Y 进给轴；

自动化龙门模组、大型检测设备、重型输送精密传动轴；

减速机、泵体、大型工装重载高精度联动。
