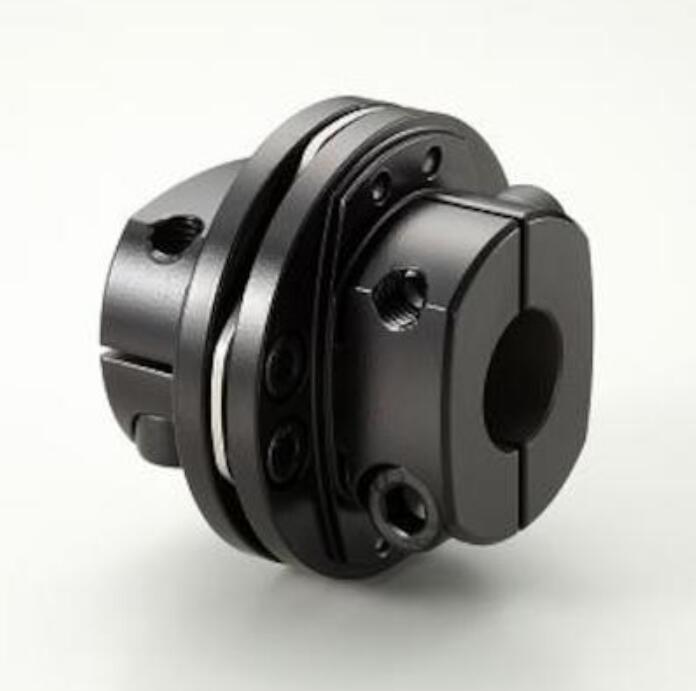

酒井 SAKAI TCS-80B-17×22单膜片抱紧式联轴器

基础参数

法兰外径 AΦ80全系 TCS-80 通用

整体总长 L68单膜片结构紧凑

单侧轮毂厚度 E59夹套总厚度

中间膜片段厚度 T46弹性区间长度

锁紧螺丝规格M8 内六角两端各 2 颗夹紧螺栓

轴孔d1=17，d2=22光轴抱紧，支持后期铣平键

整机净重1.15kg米思米原厂实测重量

G 基准尺寸32；J 尺寸 17图纸定位尺寸

额定允许扭矩140 N·mTCS-80 全孔径统一额定扭矩

高转速10000 r/min长期稳定运行建议≤8000rpm

允许径向偏心0.02 mm同轴度要求严苛，刚性高容错低

允许角度偏斜1.0°两轴最大夹角补偿值

允许轴向伸缩±0.58 mm轴向补偿远小于 TCD 双膜片系列

扭转刚度1.18×10⁵ N·m/rad高刚性，伺服启停无滞后

转动惯量1.15×10⁻³ kg·m²轻量化，高速动态响应优异

基础参数

轮毂：S45C 碳钢，发黑热处理，耐切削液、耐磨抗冲击

弹性膜片：多层 SUS304 不锈钢，耐疲劳弯折、防锈耐腐蚀

锁紧螺栓：高强度合金钢内六角，可反复拆装抱紧

适用场景

伺服 / 步进电机 + 滚珠丝杆，慢走丝、火花机、加工中心精密进给轴；

高速自动化设备、检测治具、雕刻机，追求高速定位零间隙；

设备安装同轴度可控、丝杆轴向热伸缩量小的工况；
