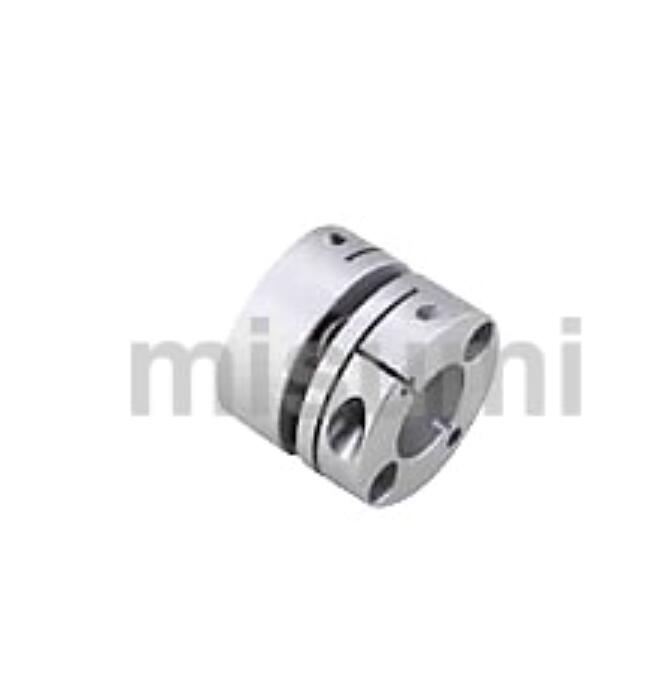

MISUMI米思米SDS-80C-16K5×32K10单节膜片联轴器
基础参数
大外径 D 80 mm
总长度 L 66.1 mm
法兰轮毂厚度 L1 29.7 mm
夹紧螺丝规格 M8 内六角
两侧轮毂大开孔上限单侧大孔径 35.8mm
额定扭矩：75 N・m；瞬时大容许扭矩：150 N・m；扭转刚度：40000 N・m/rad
转速：7000 r/min，动平衡等级 G2.5，高速无抖动
安装对中补偿能力
角度偏差容许：±0.02°
平行偏心偏差容许：±0.4 mm
轴向窜动补偿：±0.4 mm
单膜片补偿量偏小，适合对中良好的精密传动。
产品材质信息
轮毂本体：铝合金 A2017，轻量化高强度、防锈耐磨
弹性膜片：SUS304 不锈钢单片膜片，耐疲劳反复启停
锁紧螺栓：合金钢发黑高强度螺栓
适配温度：-20℃~+80℃，普通工况通用；高温可定制不锈钢轮毂
结构特点
零背隙
夹紧抱紧 + 键槽双重定位，正反转无间隙，适配伺服精准定位、往复喷涂轴
单膜片高刚性
扭转刚性远高于双膜片 SDW，适合高扭矩、低扭变工况
夹紧式免顶丝
抱紧受力均匀，不会顶伤电机轴表面，拆装方便，可反复拆装。
