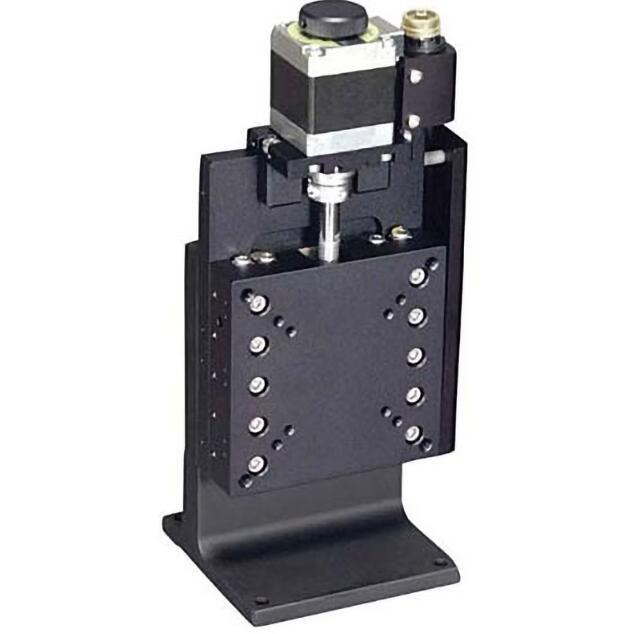

CHUO中央精机ALZ‑7013‑G1M‑R

型号编码释义

ALZ：垂直 Z 轴升降电动位移平台

70：工作台尺寸 70×70 mm

13：滑台基座厚度 13 mm

G1：滚珠丝杠传动；G0 代表普通精密丝杆

M：标配 PK523HPB 五线式步进电机

‑R：马达右侧安装

技术参数

台面尺寸70 mm × 70 mm

有效升降行程±15 mm，总行程 30 mm

丝杆类型滚珠丝杠，导程 1 mm

导轨结构HG‑VCR V 型槽交叉滚柱导轨

驱动电机PK523HPB，五线星形接线、0.75A / 相

脉冲分辨率2 μm（5000pps）

高移动速度10 mm/s（5000 脉冲每秒）

定位精度±12 μm

重复定位精度±0.3 μm

反向间隙≤1 μm

运动直线度水平 & 垂直方向 2 μm

俯仰 / 偏摆精度偏摆 15sec、俯仰 25sec

额定垂直负载19.6 N（2 kg）

整机净重0.9 kg

主体材质铝合金、黑色哑光阳极氧化

产品特点

加厚 13mm 底座，适配镜头对焦、工件高度定位

交叉滚柱导轨，运行顺滑、晃动量低，适合视觉检测、激光加工、半导体设备、光学实验平台

右侧电机布局，堆叠 XYZ 三轴模组时规避电机干涉，方便布线

滚珠丝杆版本运行阻力低、寿命长
