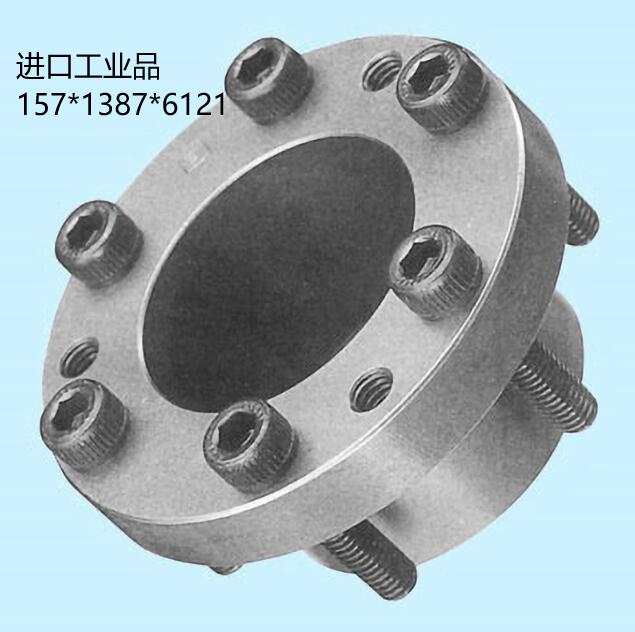

日本全新TSUBAKI椿本PL040X045EF法兰型胀紧套15713876121

日本全新TSUBAKI椿本PL040X045EF法兰型胀紧套15713876121

日本全新TSUBAKI椿本PL040X045EF法兰型胀紧套15713876121

一体加压法兰型胀紧套（动力锁）

项目参数

适配轴径 d φ40 mm

本体外径 D φ45 mm

法兰外径 D2 φ71 mm

总长度 Lt 41.5 mm

有效接合长度 l 20 mm

额定传递扭矩 725 N·m

允许轴向推力 Pax=89 kN

锁紧螺栓 M6×28，共 8 颗

螺栓拧紧扭矩 10 N·m

重量 0.33 kg

轴推荐公差 h8；轮毂孔

材质 碳钢，发黑处理

 EF 系列特点

集成加压法兰，不用自制加压法兰，轮毂直接做直孔，减少机加工成本

自动定心，装配同轴度好，轮毂不用加工定心导向台阶

同内外径下，承载能力远高于 EL 系列，可替代多套 EL 叠装方案

纯摩擦无键连接，零背隙，拆装便捷，适合伺服、减速机、辊筒传动

禁在轴 / 轮毂开键槽，开键槽会导致实际扭矩大幅下降
